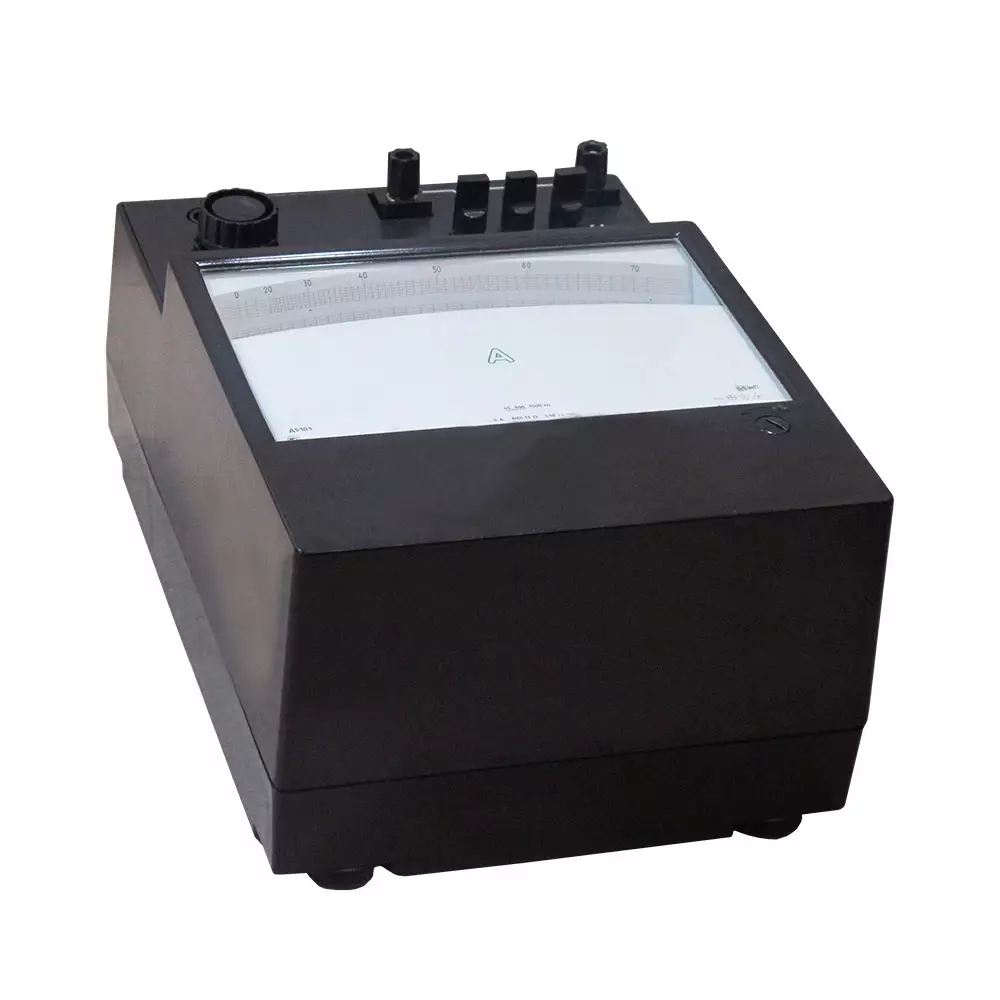

Д5101 Амперметр

Конечное значение диапазона измерений 5А; 10А

Амперметры Д5101 предназначены для точных измерений силы тока в цепях переменного и постоянного тока, а также для поверки менее точных приборов.

Амперметр Д5101-04.1 предназначен для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °С и относительной влажности до 80% при температуре 25 °С.

Амперметры Д5101 соответствуют классу точности 0,1 по ГОСТ 8711–78. Основные параметры прибора указаны в таблице.

Нормальные условия применения прибора Амперметр Д5101:

• температура окружающего воздуха 20 °С (если на лицевой части прибора не указано иное значение). допускаемое отклонение ±2 °С;
• относительная влажность окружающего воздуха 30–80% атмосферное давление 84–106 кПа (630–795 мм.рт.ст.);
• ориентация прибора относительно магнитного поля Земли — любая;
• внешнее магнитное поле (кроме поля Земли) практически отсутствует;
• ферромагнитное основание отсутствует;
• коэффициент искажения формы кривой тока и напряжения не более 5%:
• частота — в пределах нормальной области;
• напряжение для ваттметра — номинальное с допускаемым отклонением ±2%;
• коэффициент мощности — номинальный;
• разность потенциалов между параллельной и последовательной цепями ваттметров практически отсутствует;
• положение прибора — горизонтальное;
• измерения проводить после установления рабочего режима.

Время установления показаний прибора Амперметр Д5101 не превышает 3 с. Предел допускаемой дополнительной погрешности прибора, вызванной изменением температуры окружающего-воздуха от нормальной до любой температуры в пределах рабочего диапазона, равен ±0,1% от конечного значения диапазона измерений на каждые 10 °С изменения температуры.

Питание цепи освещения прибора Амперметр Д5101 осуществляется от сети переменного тока напряжением (220±22)В частотой 50–60 Гц через понижающий трансформатор, комплектуемый вместе с прибором, либо от источника постоянного или переменного тока напряжением (4±0,4)В.

Для Амперметра Д5101, поставляемого по конкретным заказам, напряжение и частота питания цепи освещения светового указателя соответствуют указанным в заказе. Габаритные размеры: прибора — (205±1,45)х(230±1,6)х(135±2,0) мм; корпуса трансформатора — не более 65×85×45 мм. Масса не превышает: прибора — 4,3 кг; трансформатора — 0,5 кг.
