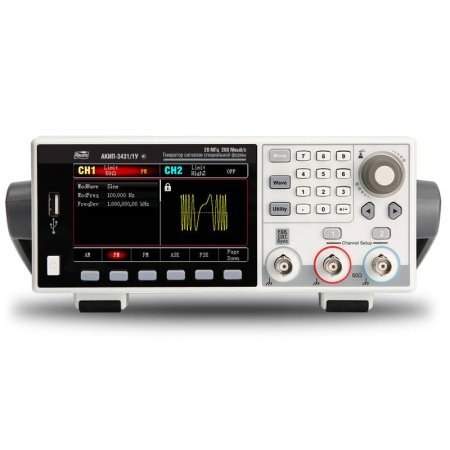

Генератор сигналов АКИП-3431/1 представляет собой высокоточный прибор, предназначенный для формирования сигналов различной формы и частоты с высокой стабильностью и точностью. Он оснащён двумя независимыми каналами, что позволяет использовать его для многозадачных измерительных и тестовых комплексов.
Частотный диапазон синусоидального сигнала этого генератора охватывает диапазон от 1 мкГц до 20 МГц, что делает его универсальным инструментом для лабораторных исследований, радиотехнических испытаний и производственных процессов. Благодаря высокой плотности фазовых шумов, не превышающей -125 дБн, прибор обеспечивает чистоту сигнала, минимизируя влияние помех и искажений, что особенно важно при тестировании высокоточных радиосистем и телекоммуникационного оборудования.
Встроенный частотомер способен измерять сигналы в диапазоне от 100 мкГц до 200 МГц, что значительно расширяет функциональные возможности устройства. Это позволяет не только генерировать сигналы, но и проводить их контроль, что удобно для калибровки и диагностики различного электронного оборудования.
Цветной графический TFT-дисплей с диагональю 11 см и разрешением 480×272 пикселя обеспечивает удобное управление параметрами и наглядное отображение информации. Высокая частота дискретизации, достигающая 200 миллионов выборок в секунду, в сочетании с 16-битным вертикальным разрешением цифро-аналогового преобразователя гарантирует точную передачу формы сигнала.

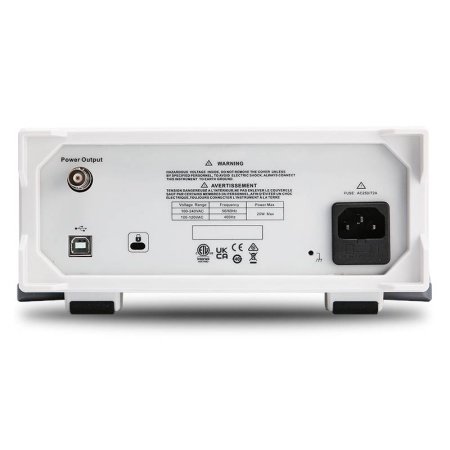

АКИП-3431/1 обладает современными интерфейсами, включая USB-хост и USB-устройство, что облегчает его интеграцию в автоматизированные измерительные комплексы. Устройство питается от внешнего источника.
Высокая точность опорного генератора с погрешностью не более ±3×10⁻⁵ гарантирует стабильность параметров даже в длительных испытаниях. Все эти характеристики делают АКИП-3431/1 надёжным инструментом для профессионалов, работающих в сфере радиоэлектроники, метрологии и научных исследований.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Спец. формы |
|
Номер записи в ГосРеестре СИ
|
93989-24 |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0,000000001 |
|
Макс. частота (ГГц)
|
0,02 |
|
Фазовый шум
|
-125 дБн/Гц |
|
Опорный генератор
|
±3×10⁻⁵ |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Интерфейс
|
USB |
|
Выходной уровень
|
1 мВ … 10 В пик-пик |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |
- Генератор сигналов АКИП-3431/1
- Кабель питания
- USB кабель
- BNC-BNC кабель
- Кабель BNC-крокодил (красный и черный)
| Параметр | АКИП-3431/1 | АКИП-3431/1У | АКИП-3431/2 |
| Выходные параметры | |||
| Частотный диапазон (для синусоидального сигнала) | 1 мкГц – 20 МГц | 1 мкГц – 20 МГц | 1 мкГц – 40 МГц |
| Дискретность установки | 1 мкГц | ||
| Погрешность установки частоты | ±5*10-5 Гц | ||
| Амплитуда на выходе 50 Ом |
≤20 МГц :1 мВпик-пик-10 Впик-пик ≤40 МГц :1 мВпик-пик-5 Впик-пик |
||
| Амплитуда на высокоомном выходе |
≤20 МГц :2 мВпик-пик-20 Впик-пик ≤40 МГц :2 мВпик-пик-10 Впик-пик |
||
| Погрешность установки амплитуды (синусоидальная форма, 0 В, 1 кГц, уровень >10 мВпик-пик) | ± (1% от уст значения + 2 мВпик-пик) | ||
| Неравномерность АЧХ (синусоидальная форма,0 дБ) |
≤20 МГц ±0,2 дБ ≤40 МГц ±0,3 дБ |
||
| Усилитель мощности | Не поддерживается | Стандартно | Не поддерживается |
| Выходная мощность | Не поддерживается | 4 Вт в диапазоне 1мкГц - 10кГц | Не поддерживается |
| Выходное сопротивление | 50 Ом | ||
| Защита выход | От короткого замыкания (при перегрузке происходит автоматическое отключение выхода) | ||
| Выходной уровень (несиметричный выход) | |||
| Диапазон установки уровня смещения по постоянному напряжению AC+DC пик |
± 5 В (50 Ом) ± 10 В (полное сопротивление) |
||
| Погрешность установки уровня смещения постоянного напряжения | ± 1 % от установленного значения ± 1 % установленного значения амплитуды 2 % ± 2 мВ | ||
| Стандартные формы сигналов | |||
| Синусоидаальная форма | |||
| Диапазон частот | 1мкГц - 20 МГц | 1 мкГц - 20 МГц | 1 мкГц - 40 МГц |
| Коэффициент гармоник (типовое значение на 0 дБм ) |
-60дБн /1 МГц -55дБн /1 МГц -10 МГц -50 дБн /10МГц-40МГц |
||
| Суммарные гармонические искажения | < 0,1 % (до 20 кГц, 1 Впик-пик) | ||
| Негармонические составляющие (при уровне не более 0 дБм) |
<-70дБн /≤10 МГц <-70дБн + 6дБ на октаву / >10 МГц |
||
| Плотность фазовых шумов (типовое значение на 0 Дбм) | ≤-125 дБн / Гц / 10 КГц отклонение / ≤10 МГц | ||
| Прямоугольная форма | |||
| Диапазон частот | 1мкГц-10 МГц | 1мкГц-10 МГц | 1мкГц-20 МГц |
| Длительность фронта/среза импульса | ≤ 16 нс / при амплитуде 1Впик пик | ||
|
Выброс на вершине и паузе импульса (100кГц，1 В пип пик，типовое значение 50Ω) |
< 3,5 % | ||
| Коэффициент заполнения | 0,000 %-100 % (ограничен частотой тока) | ||
| Симметричность (коэффициент заполнения =50 %) | 1 % за период + 4 нс | ||
|
Джиттер (типовое значение 1 МГц,1 В пик пик, 50 Ом) |
2*10-6 +200 пс/ ≤ 5МГц 200пс/ > 5МГц |
||
| Пилообразная, треугольная форма | |||
| Диапазон частот | 1 мкГц-400 кГц | 1 мкГц-400 КГц | 1 мкГц-1 МГц |
| Нелинейность (максимум) | < 1 % от пикового выходного сигнала (типовое значение, 1 кГц, 1 Впик пик, симметрия 100 %) | ||
| Перестраиваемая симметрия | 0-100 % | ||
| Импульсная форма | |||
| Диапазон частот | 1 мкГц-10 МГц | 1 мкГц-10 МГц | 1 мкГц-20 МГц |
| Минимальная длительность импульса | 22 нс | ||
| Длительность фронта/среза импульса | 15 нс-10 с | ||
| Выброс на вершине и паузе импульса (типовое значение 1 В пип пик) | <3,5 % | ||
| Джиттер | 150 пс | ||
| Произвольная форма | |||
| Диапазон частот | 1 мкГц-5 МГц | 1 мкГц-5 МГц | 1 мкГц-10 MГц |
| Длина памяти | 4 кБ | ||
| Вертикальное разрешение ЦАП | 16 бит (символ включен) | ||
| Частота дискретизации | 200 Мвыб/с (DDS) | ||
| Объем энергонезависимой памяти | 200 ячеек | ||
| Белый шум | |||
| Полоса частот | 40 МГц (-3 дБ) | ||
| Модуляции | |||
| АМ | |||
| Формы несущей | синусоида, меандр, пила, произвольная | ||
| Источник модуляции | внутренний | ||
| Модулирующее колебание | синусоида, меандр, пила, шум, произвольная | ||
| Коэффициент АМ | 0 - 120 % (АМ) | ||
| Частота модуляции | 2 мГц-1 МГц | ||
| ЧМ | |||
| Формы несущей | синусоида, меандр, пила, произвольная | ||
| Источник модуляции | внутренний | ||
| Модулирующее колебание | синусоида, меандр, пила, шум, произвольная | ||
| Девиация частоты | DC-10МГЦ DC-10МГЦ DC-20МГЦ | ||
| Частота модуляции | 2 мГц-1 МГц | ||
| ФМ | |||
| Формы несущей | синусоида, меандр, пила, произвольная | ||
| Источник модуляции | внутренний | ||
| Модулирующее колебание | синусоида, меандр, пила, шум, произвольная | ||
| Девиация фазы | 0 - 360° | ||
| Частота модуляции | 2 мГц-1 МГц | ||
| АМН, ЧМН, ФМН | |||
| Формы несущей | cинусоида, меандр, пила, произвольная | ||
| Источник модуляции | внутренний/внешний | ||
| Модулирующее колебание | меандр (скважность 50 %) | ||
| Частота модуляции | 2 мГц-100 КГц | ||
| ШИМ | |||
| Формы несущей | импульс | ||
| Источник модуляции | внутренний/внешний | ||
| Модулирующее колебание | синусоида, меандр, пила, шум, произвольная | ||
| Диапазон ШИМ | 0 %-50 % | ||
| Частота модуляции | 2 мГц-1 МГц | ||
| ГКЧ (Sweep) | |||
| Формы несущей | cинусоида, меандр, пила, произвольная | ||
| Закон качания | линейный или логарифмический | ||
| Диапазон установки времени качания | 1 мс - 500 с ± 0,1 % | ||
| Источник синхронизации | внутренний | ||
| Пакетный режим (Burst) | |||
| Режим запуска | N-цикл, бесконечный , стробированный | ||
| Модулирующее колебание | cинусоида, меандр, пила, импульс, шум, СПФ | ||
| Источник модуляции | внутренний/внешний | ||
| Тип запуска | по фронту/ по срезу | ||
| Период повторения | 1 мкс – 500 с | ||
| число импульсов в пакете | 1 – 50000 | ||
| Полярность | положительная/отрицательная (уровень TTL) | ||
| Начальная/конечная фаза | 0°…360° | ||
| Частотомер | |||
| Частотный диапазон | 100 мкГц – 200 МГц | ||
| Входной уровень | TTL | ||
| Точность измерения | 7 разрядов | ||
| Общие характеристики | |||
| ЖК-дисплей | цветной графический TFT, диагональ 11 см, разрешение: 480х272 | ||
| Интерфейсы | USB-хост, USB-устройство, выход мощности (толькоАКИП 3431/1У), вход питания | ||
| Напряжение питания |
100 -240 В (± 10 %), 50 / 60 Гц 100-120В В (± 10 %), 400 Гц |
||
| Потребляемая мощность | <20 Вт | ||
| Условия эксплуатации | 10 °C ...+40 °C, относительная влажность ≤90 % ( при +35 °C) | ||
| Условия хранения | -20 °C... +60 °C, относительная влажность ≤ 60 % ( при +35 °C) | ||
| Габаритные размеры | 215 × 103 ×316 мм | ||
| Масса | 2,2 кг | ||
| Все характеристики аналоговых выходов, относящиеся к каналам, подходят для каналов 1 и 2. | |||
