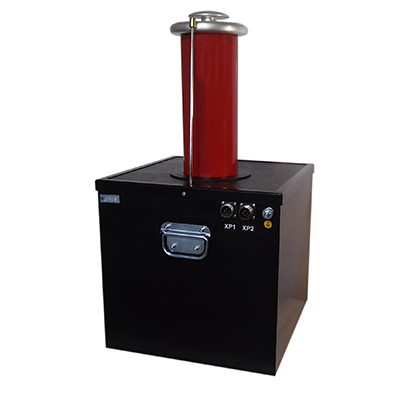

Трансформатор высоковольтный испытательный ПКВТ ТВИ-15/22

Трансформатор высоковольтный испытательный ПКВТ ТВИ-15/22 представляет собой прецизионное оборудование, предназначенное для проведения широкого спектра испытаний в условиях повышенного напряжения. Он обеспечивает стабильное и точное преобразование переменного тока промышленной частоты 50 Гц в высокое напряжение, необходимое для диагностики состояния электроизоляционных материалов и оборудования. Устройство обладает возможностью плавного регулирования входного напряжения от 0,1 до 240 В, что позволяет точно контролировать параметры выходного сигнала. При номинальном первичном напряжении 200 В ±1% прибор выдает на вторичной обмотке 15 кВ, а максимальное значение достигает 17,5 кВ. Это делает его универсальным решением как для лабораторных, так и для полевых условий.

Помимо работы с переменным током, трансформатор способен генерировать постоянное напряжение до 22 кВ, при этом максимальный выходной ток составляет 75 мА. Такие характеристики обеспечивают проведение испытаний различных видов высоковольтного оборудования, включая кабели, изоляторы и коммутационные аппараты. Особенностью устройства является наличие встроенного переключателя рода тока, что значительно упрощает процесс изменения режима работы между переменным и постоянным напряжением. Также в конструкции предусмотрен встроенный разрядной механизм, который повышает безопасность эксплуатации за счет автоматического снижения остаточного напряжения после завершения испытания.

Для контроля выходных значений используется встроенный делитель напряжения с коэффициентами деления 1:100 и 1:1000, обеспечивающий относительную погрешность не более 1%. Это гарантирует высокую точность измерений и позволяет использовать прибор в метрологических целях. Номинальный ток холостого хода не превышает 600 мА, что говорит о высокой энергоэффективности устройства и минимальных потерях при работе без нагрузки. Таким образом, ПКВТ ТВИ-15/22 сочетает в себе надежность, точность и удобство управления, что делает его оптимальным выбором для специалистов в области энергетики и электротехнического контроля.
