Артикул:
m-104399
Характеристики
Тип прибора
—
Трассопоисковый комплекс
Пассивные частоты, Гц
—
50, «РАДИО», «Эфир»
Полоса пропускания режима «РАДИО»
—
10 … 36 кГц
Полоса пропускания режима «Эфир»
—
48 Гц … 14 кГц
Рабочие частоты генератора, Гц
—
273, 526, 1024, 8928
Все характеристики
182 700 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

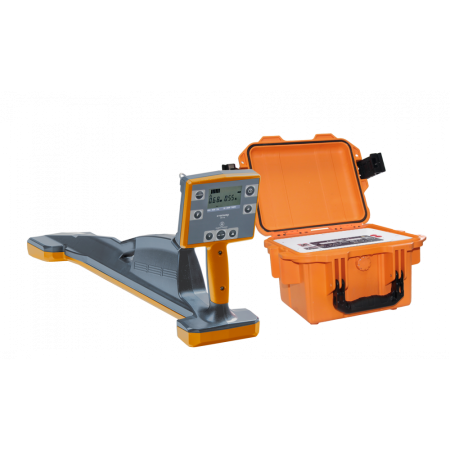

Предлагаем комплекс трассопоисковый «Сталкер» 75‐12. Рекомендован для обнаружения подземных коммуникаций с определением глубины их размещения и определения планового залегания. Комплект обеспечит качественное обследование местности с разными типами покрытия перед проведением земляных и других видов работ. Дальность обнаружения — до 10 км при глубине залегания до 6 метров.
Трассоискатель «Сталкер» 75‐12 может использоваться для поиска и определения глубины залегания линий связи, силовых кабелей, труб из состава коммуникаций различного назначения и т.д.

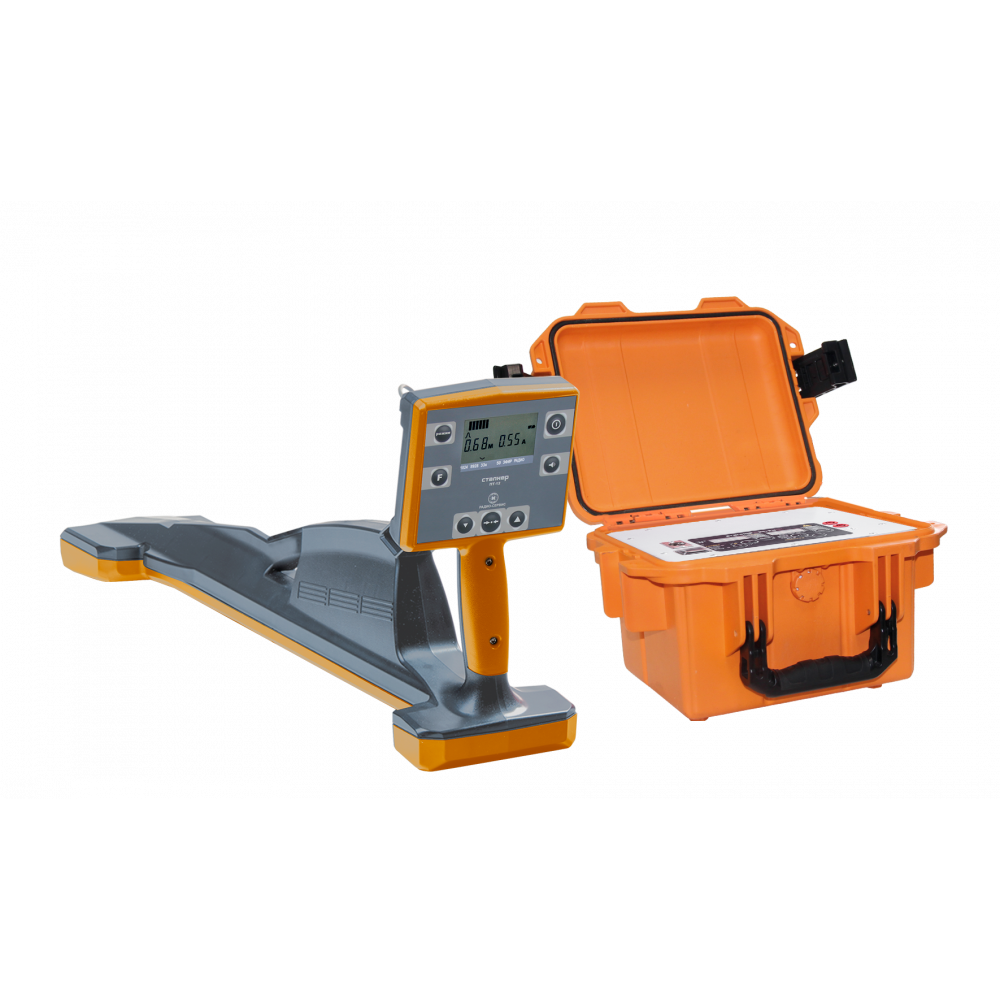

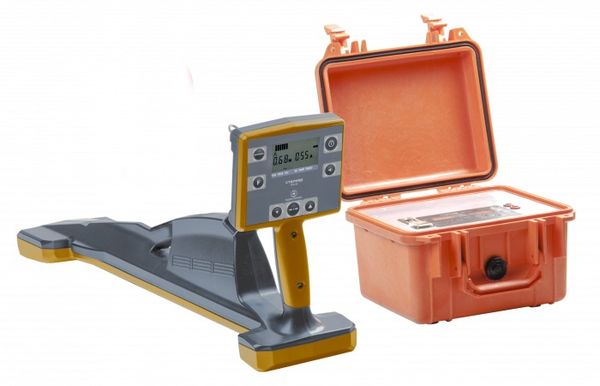

Комплекс «Сталкер» 75‐12 состоит из двух частей: генератора контрольного сигнала и приемника ПТ-12. Приемник ПТ-12 может работать, как совместно с генератором, так и без него.

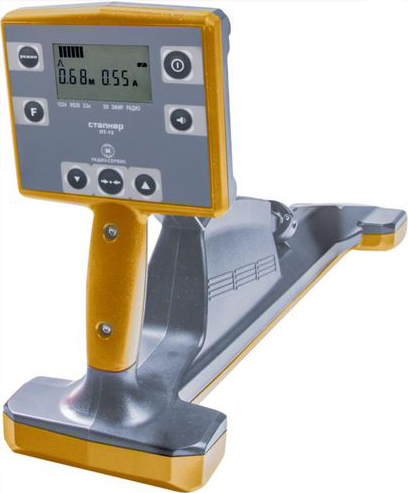

Особенности приемника ПТ-12:
- Легкий, ударопрочный, брызгозащищенный корпус. Небольшой вес. Приемник весит всего 1.7 кг;

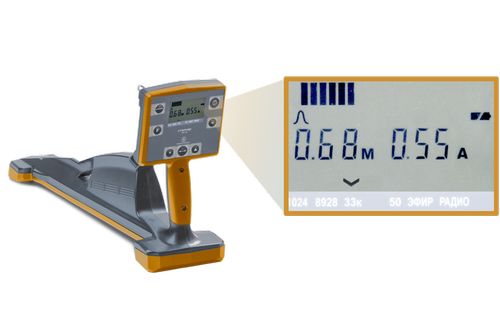

- Жидкокристаллический антибликовый дисплей с подсветкой;
- Встроенный динамик;
- Автоматическое определение глубины залегания и силы тока в коммуникации, в том числе и в пассивном режиме на частоте 50 Гц;
- Режимы поиска: острый максимум, пологий максимум, минимум;
- Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.
- Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
- Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
- Высокая выходная мощность для работы в сложных условиях;
- Автоматическое согласование с нагрузкой для простоты использования;
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
- Влагозащищенный, ударопрочный корпус (IP 44).

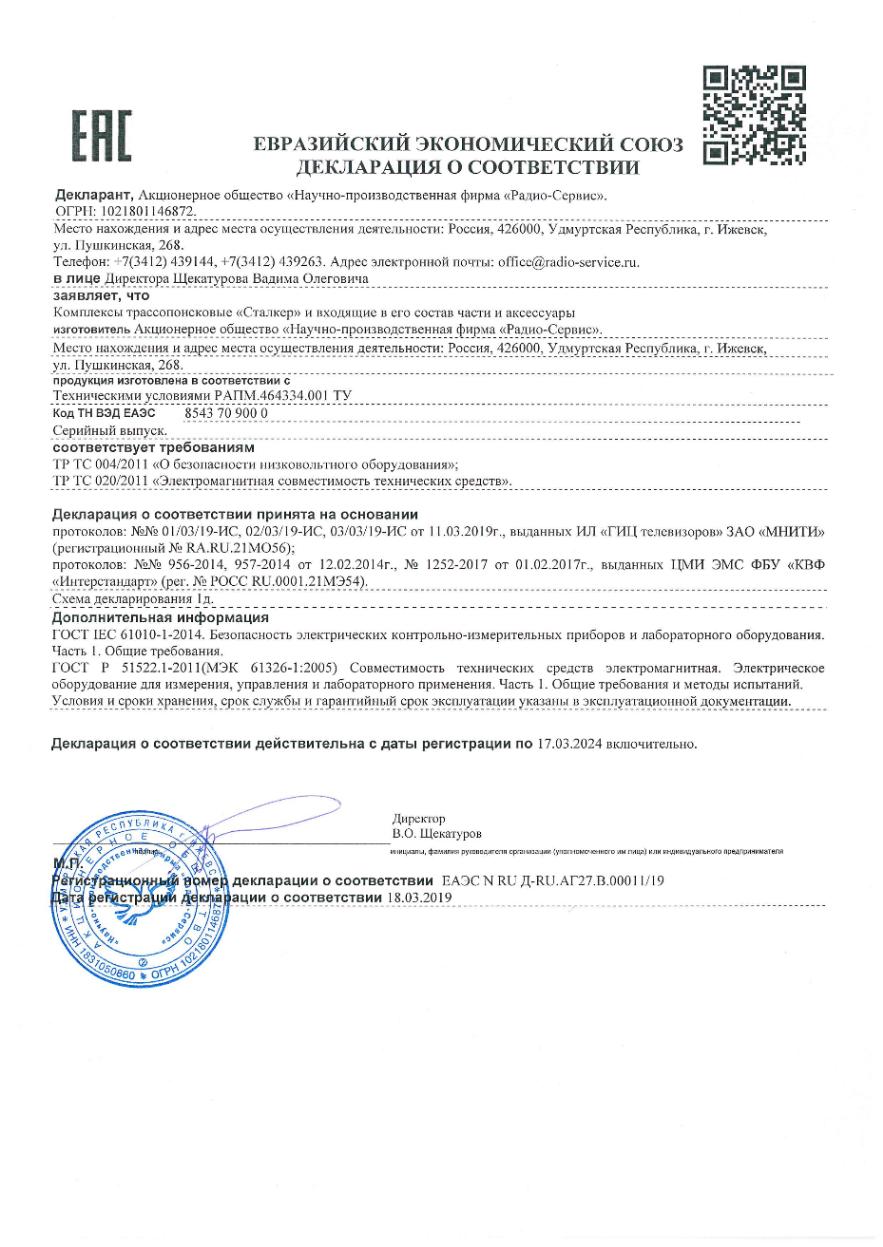

Документы
c62dmjyzm6r5mryk1e7h6xtuksnmuz8c
673,3 кб
qmh9o7akupy6sdmqkcwdetzkdajry0ia
167,3 кб
y5v3u98a4jq43fya17e3sfyv3ldvkp4i
540,2 кб
pm6yrvrcmqdou5fu155s6eruhnzu8x2z
167,9 кб
iiescxt05i2yo4tnf0o1bfhek27c24af
147,9 кб
|
Тип прибора
|
Трассопоисковый комплекс |
|
Пассивные частоты, Гц
|
50, «РАДИО», «Эфир» |
|
Полоса пропускания режима «РАДИО»
|
10 … 36 кГц |
|
Полоса пропускания режима «Эфир»
|
48 Гц … 14 кГц |
|
Рабочие частоты генератора, Гц
|
273, 526, 1024, 8928 |
|
Звуковой сигнал
|
Есть |
|
Световая индикация
|
Есть |
|
Погрешность
|
5% |
|
Определение глубины залегания коммуникации
|
6 м |
|
Максимальное выходное напряжение
|
250 В |
|
Максимальный выходной ток
|
12 А |
|
Максимальная выходная мощность
|
75 Вт |
|
Дистанция трассировки
|
10 км |
|
Диапазон частот приёмника, Гц
|
1024, 8928, 32768 |
|
Питание
|
Встр. аккумулятор, Ni-MH аккумулятор 6 В / Батарея 1,5 В тип АА - 5 шт. |
|
Тип дисплея
|
LCD, LED |
|
Класс защиты
|
IP54 |
|
Гарантия, (мес)
|
24 |
Комплектация:
| № | Наименование | Назначение | Количество |
|---|---|---|---|
| 1. | Сталкер ПТ-12 - приемник | Приемник предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. | 1 |
| 2. | Сталкер ГТ-75 - генератор | Генератор предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. | 1 |
| 3. | Сумка приемника | Предназначена для переноски приемника. | 1 |
| 4. | Катушка с синим проводом 10 м | Применяется для подключения генератора к коммуникации или штырю заземления. | 1 |
| 5. | Зажим типа "крокодил" | Применяются для подключения кабеля к коммуникации. | 1 |
| 6. | Батарейный отсек | Предназначен для возможности питания от 6 элементов питания типа АА. | 1 |
| 7. | Блок питания БПН-13-12300 | Предназначен для зарядка аккумуляторов. Питание от сети 220 В. Максимальная мощность генератора 20 Вт. | 1 |
| 8. | Блок питания БПН-А 12-0,5 | Применяется для заряда аккумулятора приемника ПТ-02М и ПТ-04. | 1 |
| 9. | Зажим типа "крокодил" | Применяются для подключения кабеля к коммуникации. | 1 |
| 10. | Катушка с красным проводом 10 м | Применяется для подключения генератора к коммуникации или штырю заземления. | 1 |
| 11. | Рамка передающая РП-02 | Предназначена для подключения к коммуникации бесконтактным способом. | 1 |
| 12. | Сумка для аксессуаров генератора | Предназначена для переноски аксессуаров. | 1 |
| 13. | Телефоны головные | Предназначен для улавливания разностей звукового сигнала. | 1 |
| 14. | Руководство по эксплуатации | - | 1 |
| 15. | Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 | - | 1 |
Дополнительная комплектация:
- Клещи индукционные КИ-50 - 1 шт.
- Клещи индукционные КИ-100 - 1 шт.
- Штырь заземления 1 м, винтовой, нержавеющая сталь- 1 шт.
- Штырь заземления 1 м, нержавеющая сталь 1 шт.
- Антенна передающая АП-01 1 шт.
- Контакт магнитный 1 шт.
- Сумка для генератора "Сталкер" 1 шт.
- Блок питания 12 В, 12А 1 шт.
- Адаптер зарядный 12 В 1 шт.
- Кейс для трассоискателей ʺСталкерʺ 1 шт.
Технические характеристики приемника ПТ-12:
| Параметр | Значение |
|---|---|
| Активные частоты | 1024, 8928, 32768 (33к) |
| Диапазон рабочих частот при работе без генератора | «ЭФИР» (48 – 14000 Гц) «РАДИО» (10 – 36 кГц) 50 Гц |
| Определение глубины залегания коммуникации | От 0,10 м до 6,00 м |
| Определение тока рабочей частоты в коммуникации | от 10 мА до 10,0 А |
| Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более | +- 0,1 м |
| Габаритные размеры, не более | 700х300х140 мм |
| Масса, не более | 1,7 кг |
| Значения рабочей температуры | от минус 20 до плюс 55 ºС |
Технические характеристики генератора ГТ-75 :
| Параметр | Значение |
|---|---|
| Рабочие частоты*, Гц | 273, 1024,8928, 32768 |
| Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 10 до 75 |
| Габаритные размеры, мм, не более | 275x250x180 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| Масса, кг, не более | 8,5 |
