Артикул:
m-104401
Характеристики
Тип прибора
—
Трассопоисковый комплекс
Пассивные частоты, Гц
—
50, 100, 300, 550, 1450, «РАДИО», «Эфир»
Полоса пропускания режима «РАДИО»
—
10 … 36 кГц
Полоса пропускания режима «Эфир»
—
48 Гц … 10 кГц
Рабочие частоты генератора, Гц
—
273, 526, 1024, 8928
Все характеристики
249 480 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
С использованием трассоискателя «Сталкер» 75‐24 осуществляется обнаружение подземных коммуникаций (линии связи, трубопроводы, силовые линии и так далее) и определение глубины залегания до 10 метров. Поиск осуществляется под поверхностями разных типов. Одна из ключевых особенностей комплекса — одновременное отображение на дисплее взаимного расположения двух коммуникаций (одна обнаруживается по сигналам от генератора, вторая — по току промышленной частоты или ЭХЗ).

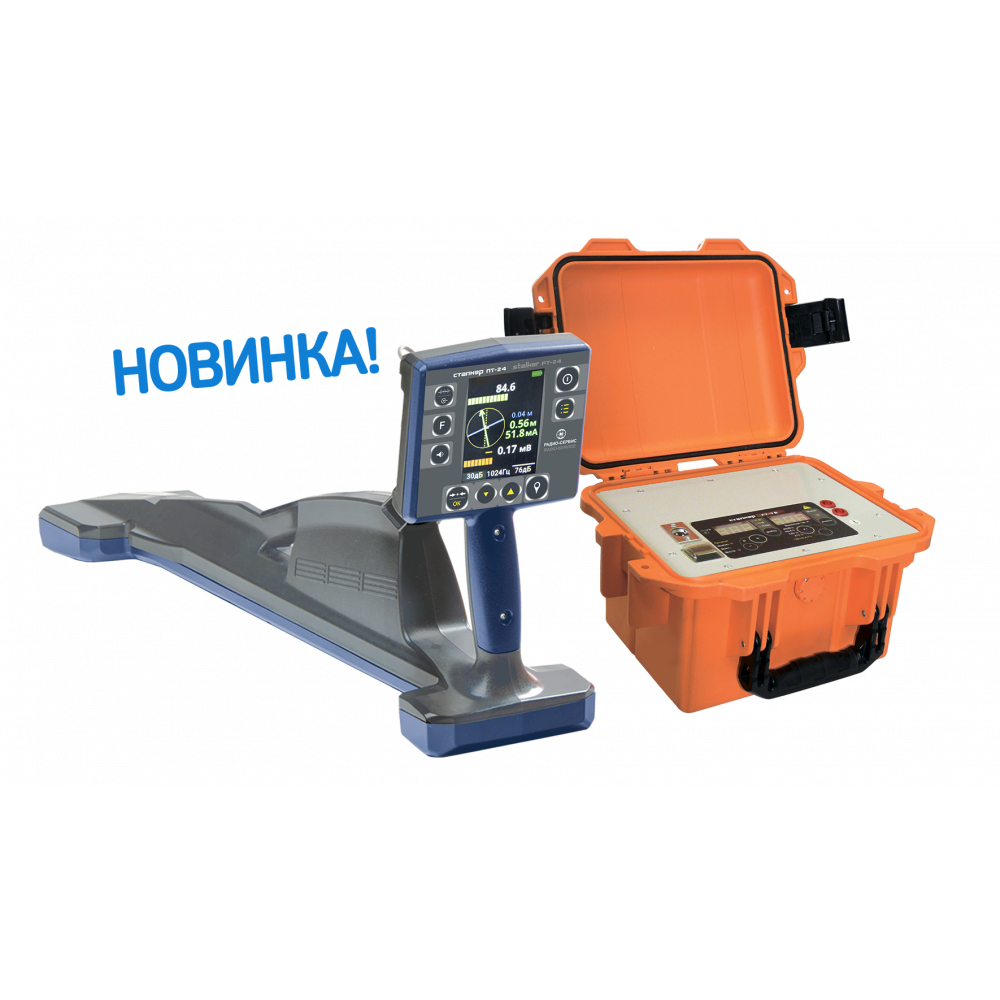

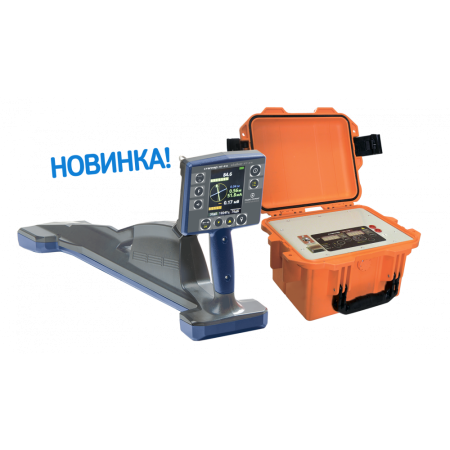

В составе комплекса трассопоискового «Сталкер» 75‐24 используется генератор контрольного сигнала ГТ-75 и приемник ПТ-24. Использование генератора ГТ-75 и приемника ПТ-24 обеспечивают возможность работы по контрольным сигналам при размещении этих элементов на расстоянии до 10 км друг от друга.
Особенности генератора контрольного сигнала ГТ-75:
- Его ударопрочный корпус защищен от воздействия влаги и пыли по стандарту IP-44.
- Может питаться от встроенного АКБ либо от сети 12В или 220В.
- Поддерживается 3 способа трансляции контрольного сигнала в коммуникации: контактный, бесконтактный через индуктор и бесконтактный через клещи.
Особенности приемника ПТ-24:
- Одновременное отображение на встроенном дисплее двух коммуникаций.
- Небольшая масса. Всего 1.9 кг.
- Поиск коммуникаций по контрольным сигналам и в пассивном режиме.
- GPS-модуль для картографирования результатов с точной привязкой к местности.
- Возможность совместной работы с камерами для телеинспекции труб и автономными зондами с передатчиками (обнаружение их положения в коммуникациях).
Документы
rdbzkr9wpkxx0wm0cc0oj7m2hlr11lp8
167,9 кб
39swm34tgskaovy2qo5s9rvx6jihjzks
147,9 кб
ejvjx21efe5ko26hf7szx6twfvhfv45s
217,2 кб
6sl6j06fzrta6lx5zx4sghrrphegl2h9
469,1 кб
wt3pe3su52y4rcobl52zbqnl8r9dbnto
153,9 кб
|
Тип прибора
|
Трассопоисковый комплекс |
|
Пассивные частоты, Гц
|
50, 100, 300, 550, 1450, «РАДИО», «Эфир» |
|
Полоса пропускания режима «РАДИО»
|
10 … 36 кГц |
|
Полоса пропускания режима «Эфир»
|
48 Гц … 10 кГц |
|
Рабочие частоты генератора, Гц
|
273, 526, 1024, 8928 |
|
Звуковой сигнал
|
Есть |
|
Световая индикация
|
Есть |
|
Погрешность
|
5% |
|
Определение глубины залегания коммуникации
|
10 м |
|
Максимальное выходное напряжение
|
250 В |
|
Максимальный выходной ток
|
12 А |
|
Максимальная выходная мощность
|
75 Вт |
|
Дистанция трассировки
|
10 км |
|
Диапазон частот приёмника, Гц
|
273, 526, 1024, 8928, 32768 |
|
Интерфейс
|
Bluetooth |
|
Питание
|
Встр. аккумулятор, Li-Ion аккумулятор 10,8 В / Батарея 1,5 В тип АА - 6 шт. |
|
Тип дисплея
|
LCD, LED |
|
Класс защиты
|
IP54 |
|
Память
|
10000 точек |
|
Гарантия, (мес)
|
24 |
Комплектация:
- Приемник "Сталкер" ПТ-24 1 шт.
- Телефоны головные 1 шт.
- Блок питания 12 В, 0,5 А 1 шт.
- Батарейный отсек 5*АА 1 шт.
- Bluetooth-USB адаптер 1 шт.
- Руководство по эксплуатации на ПТ-24 1 шт.
- Сумка для приемника ПТ-24 1 шт.
- Чехол солнцезащитный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 1 шт.
- Упаковка 1 шт.
- Генератор "Сталкер" ГТ-75 1 шт.
- Рамка передающая РП-02 1 шт.
- Блок питания генератора 12 В, 3 А 1 шт.
- Штырь заземления 20 см, нержавеющая сталь
- Кабель питания 12 В
- Катушка с проводом 10 м, для генератора "Сталкер", красная
- Катушка с проводом 10 м, для генератора "Сталкер", синяя
- Кабель питания 12 В
- Зажим изолированный типа "крокодил", d30, красный 1 шт.
- Зажим изолированный типа "крокодил", d30, синий 1 шт.
- Штырь заземления 50 см, нержавеющая сталь
- Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15
- Сумка для принадлежностей генератора "Сталкер"
Дополнительная комплектация
- Контакт магнитный 1 шт.
- Мини-датчик МД-01 1 шт.
- Датчик контроля изоляции ДКИ-02 1 шт.
- Штырь заземления 1 м, винтовой, нержавеющая сталь 1 шт.
- Штырь заземления 1 м, нержавеющая сталь 1 шт.
- Датчик контроля изоляции ДКИ-Е с браслетом 1 шт.
- Датчик контроля изоляции "А-Рамка" с креплением 1 шт.
- Датчик контроля изоляции ДКИ-П1 1 шт.
- Сумка для генератора "Сталкер" 1 шт.
- Блок питания 12 В, 12 А" 1 шт.
- Адаптер зарядный 12 В 1 шт.
- Клещи индукционные КИ-50 1 шт.
- Клещи индукционные КИ-100 1 шт.
- Ремешок нашейный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 1 шт.
- Кейс для трассоискателей ʺСталкерʺ 1 шт.
| Параметр | Значение |
|---|---|
| Приемник Сталкер ПТ-24 | |
| Рабочие частоты, Гц | 273, 526, 1024, 8928, 32768 (33К) |
| Дполнительные рабочие частоты при работе с генераторами других производителей | 491, 512, 982, 2000, 2048, 8440, 9828, 10000 |
| Значения рабочих частот при работе без генератора, Гц | 50, 60, 100, 300, 550, 1450, "РАДИО", "ЭФИР" |
| Полоса пропускания в режиме "РАДИО" | 10 кГц - 36 кГц |
| Полоса пропускания в режиме "ЭФИР" | 48 Гц - 14 кГц |
| Беспроводная связь с ПК | Есть |
| Беспроводная связь с GPS | Есть |
| Память, точек | 10000 |
| Цифровое отображение силы тока и глубины залегания | На всех частотах кроме "РАДИО", "ЭФИР" |
| Функция "КОМПАС" | Есть |
| Одновременное отображение на дисплее двух коммуникаций | Есть |
| Определение направления тока | Есть |
| Поиск мест повреждения изоляции (Совместно с датчиком контроля изоляции) | Есть |
| Функция "Отсрый максимум" | Есть |
| Функция "Растяжка шкалы" | Есть |
| Поиск передающих зондов | Есть |
| Глубина залегания, м | До 6 |
| Дисплей | Цветной 55 х 75 мм |
| Время непрерывной работы от аккумуляторов, час | До 10 |
| Исполнение корпуса, IP | 54 |
| Диапазон рабочих температур,°С | -30 ... +55 |
| Масса, кг | 1,7 |
| Генератор Сталкер ГТ-75 | |
| Рабочие частоты, Гц | 273, 526, 1024, 8928 |
| Диапазон регулировки выходной мощности на нагрузке от 1 до 600 Ом, Вт | 7,5 ... 75 |
| Диапазон напряжений питания от источника постоянного тока, В | 10,5 ... 14 |
| Сила тока, потребляемая от источника постоянного тока, А | Не более 10 |
| Диапазон рабочих температур, °С | -30 ... +55 |
| Габаритные размеры, не более, мм | 275 х 250 х 175 |
| Габаритные размеры, не более, мм | 275 х 250 х 175 |
| Общие данные | |
| Объем, м2 | 6,24 |
| Размер в упаковке (Ш х Г х В), мм | 740 x 330 x 315 |
| Масса прибора в упаковке | 15 500 |
