Артикул:
m-111050
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Настольный
Количество каналов
—
2
Полоса пропускания
—
650 МГц
Частота дискретизации
—
5 Гвыб/c
Все характеристики
570 690 руб.
/шт Достаточно
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

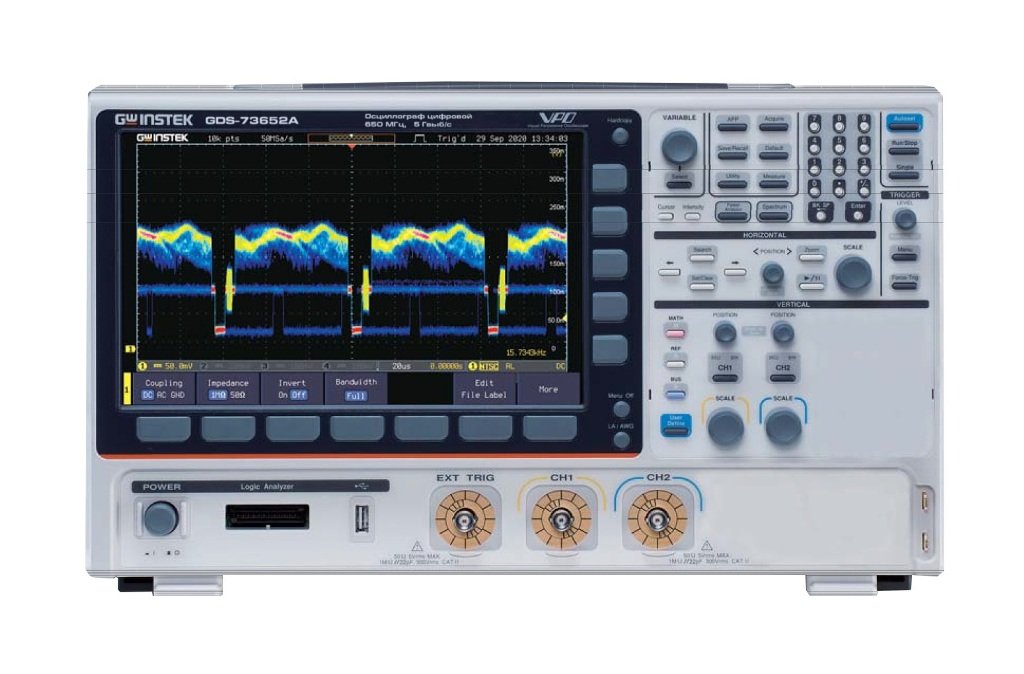

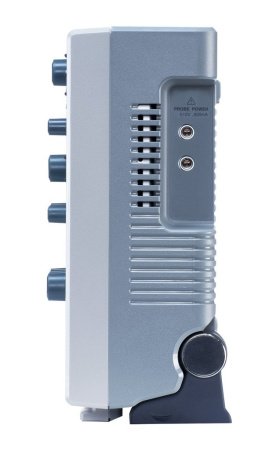

Новая модификация GDS-73652А комбинированный цифровой осциллограф со встроенным анализатором спектра и 2-х канальным генератором СПФ имеют максимальную функциональность «3 прибора в 1». Осциллограф обеспечивает регистрацию аналоговых, цифровых и радиочастотных сигналов с их корреляцией по времени.
Специально разработан и предназначен для тестирования электронных схем и отладки РЭА, модель позволяет исследовать сигнал и выполнять измерения одновременно во временной и в частотной областях (Time/ Frequency), используя также возможности встроенного генератора произвольной формы (AWG).
Особенности:
- Функциональность «3 в 1»: комбинация ресурсов для измерений в 2-х доменах (во временной и частотой области –Time/ «Осциллограф» и Frequency/ «Анализатор спектра») и встроенный генератор сигналов произвольной формы (AWG);
- Осциллограф: полосы пропускания 650 МГц;
- Количество каналов: 2 (+ вход внешней синхронизации/ EXT);
- Максимальная частота дискретизации: 5 ГГц (при объединении), 2,5 ГГц/ канал;
- Объем памяти: 200 М (на канал);
- Переключаемый входной импеданс: 50 Ом/ 1 МОм;
- Технология VPO: визуализация аналогового осциллографа (200.000 осц./с);
- Сбор данных: выборка, пик. детектор, усреднение, интерполяция Sin X/x;
- Режимы «Поисковая машина» (Search) для поиска событий по заданным условиям, растяжки окна, самописец и X-Y;
- Сегментированная память (490.000 сегментов);
- Автоизмерения (38 параметров), курсорные измерения (ΔU; ΔT; 1/ΔT); математика: сложение, вычитание, умножение, деление, встроенный редактор формул;
- Функция автоизмерения временных задержек (8 параметров) + Автоустановка параметров развертки/ запуска;
- Синхронизация по длительности импульса и ТВ (видео);
- Сбор данных: выборка, пиковый детектор (>400 пс), усреднение (2 … 256), высокое разрешение (Hi Res);
- Анализатор спектра: 1кГц ~ 2,5 ГГц (изм. в дБм, дБВ с.к.з., лин.с.к.з.), перестройка фильтров полосы пропуск. ПЧ 1Гц ~ 2,5МГц, уровень собственных шумов (тип.): -80 дБм;
- Встроенный генератор СПФ: 2 канала, максимальная частота до 25 МГц (синус), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, память 16К;
- Функция анализа частотных характеристик (FRA): построение диаграмм Боде (ЛАФЧХ);
- Цифровые фильтры (ВЧ/ НЧ) с ручной регулировкой;
- Внутренняя память: 20 осциллограмм, 20 профилей настроек;
- Регистратор данных (CSV): от 5 мин до 1000 ч (32 МБ, минимальный интервал 2 с);

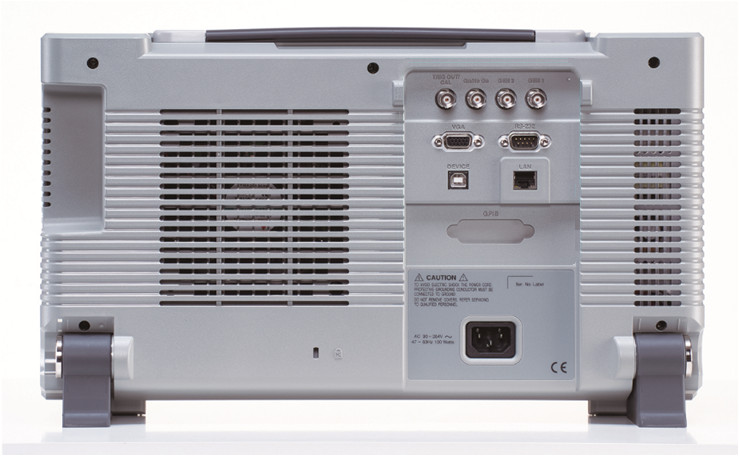

- Интерфейсы: USB 2.0 (2шт), RS-232, LAN, (GPIB для моделей GDS-73352A (GPIB), GDS-73652A (GPIB));
- Цветной WVGA TFT-дисплей (26 см), технология разделения экрана на 2 независимых окна (Split Window) для наблюдения осциллограмм и при анализе сигналов спектра;
- Выход для подключения внешнего монитора (SVGA);
- Логический анализатор (MSO-опция): синхронизация и декодирование шин I2C, SPI, UART(RS232/ 422/ 485), CAN/ LIN*;
- Русифицированное меню;
- Дополнительные аксессуары (Опции): высоковольтные (3 модели) и токовые пробники (5 моделей), 16 каналов логический пробник (DS3A-16LA).
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
650 МГц |
|
Частота дискретизации
|
5 Гвыб/c |
|
Диагональ дисплея, дюйм
|
10,2" |
|
Интерфейс
|
USB, LAN, RS-232, SVGA |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
36 |
| Канал вертикального отклонения | ||
| Число каналов | 2 + вход EXT | |
| Полоса пропускания | 50 Ом | 0…650 МГц |
| (-3 дБ) | 1 МОм | 0…500 МГц |
| Ограничение полосы | 20 МГц/100 МГц/ 200 МГц/ 300 МГц | |
| Коэффициент отклонения (Коткл.) | 1 мВ/дел…1 В/дел (шаг 1-2-5) при 50 Ом 1 мВ/дел…10 В/дел (шаг 1-2-5) при 1 МОм | |
| Погрешность установки Коткл | ± 3 % (Коткл. > 2 мВ/дел) | |
| Связь по входу | Открытый, закрытый, земля | |
| Время нарастания (Расчет) | £ 535 пс | |
| Входной импеданс | 50 Ом/ 1 МОм (± 2 %)/ 22 пФ | |
| Максимальное входное напряжение | 5 В скз при 50 Ом/ 300 В кат II (DC+AС пик, до 1 кГц) при 1 МОм | |
| Математика | +, -, х, дел.; БПФ/дБ и БПФ с.к.з./мВ на участке 1М | |
| Канал горизонтального отклонения | ||
| Коэффициент развертки (Кразв.) | 1 нс/дел…1000 с/дел (шаг 1-2-5), самописец 100 мс/дел – 1000 с/дел | |
| Погрешность установки Кразв | ± 0,02 % (±5 ppm; доп. 2 ppm за 1 год) | |
| Режимы работы | Основной, ZOOM окна, самописец, X-Y | |
| Синхронизация | ||
| Источники синхросигнала | Кан 1, кан 2, сеть, внешний (Ext) | |
| Режимы запуска развертки | Автоколебательный (в т.ч. Roll - от 100 мс/дел), ждущий, однократный, ТВ/ Video, пред- (10 дел.) и послезапуск (10M дел), по фронту, рант, по длит. импульса (4 нс…10 с), задержанный (4 нс…10 с), по событию (1…65.535), попеременно (ALT), по шине (I2C, UART, CAN, LIN) | |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | |
| Чувствительность синхронизации | 0…100 МГц ~100 мВ; 100 МГц…350 МГц ~150 мВ | |
| Аналого-цифровое преобразование | ||
| Разрешение по вертикали | 8 бит (до 12 в реж. Hi RES) | |
| Максимальная частота дискретизации | 5 ГГц (при объединении); 2, 5 ГГц (на канал) | |
| Длина записи | 200 М (на канал) | |
| Пиковый детектор | > 400 пс | |
| Режимы сбора данных | Выборка, пик. детектор; усреднение (2…256), HI Res, накопление | |
| Курсорные измерения | ||
| Функции | U, T, DU; DT; 1/DT | |
| Параметры (единица измерения) | Сек (s), Гц (Hz=1/s), фаза (°/ geg), отношение (%/ ratio) | |
| Автоматические измерения (38 параметров) | ||
| Функции по вертикали | Uпик-пик; Uампл; Uсред; Uср.кв.; -U; +U; Uмакс.; Uмин., площадь (Area); выбросы на вершине и в паузе (4 параметра) | |
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фликер (%), фликер (Idx), фаза | |
| Измерение t задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
| Встроенный частотомер | ≥ 2 Гц (6 разрядов) | |
| Измерение мощности (13 параметров) ОПЦИЯ DS3A-PWR | ||
| Измерение | ПКЭ (Power Quality), пуск. ток (Inrush), Uскз, U пик факт (Vcf), частота, Iскз, I пик факт (Icf), мощность (активная, реактивная, полная), коэф. мощности (PF), угол сдвига фаз (U/I) | |
| Гармоники | Частота, Амплитуда, Ампл. скз, фаза, КГ (THD-F), КНИ (THD-R), скз/RMS | |
| Пульсации | Ток, напряжение (U/ I) | |
| Пусковой ток (Inrush) | Первый пик, второй пик. | |
| Генератор сигналов произвольной формы (AWG) | ||
| Число каналов | 2 | |
| Диапазон частот | 0,1Гц…25 МГц (синус), до 15 МГц (прямоуг./ импульс), до 1 МГц (пила) | |
| Частота дискретизации | 200 МГц | |
| Разрешение ЦАП | 14 бит | |
| Длина памяти | 16К точек | |
| Амплитуда | 10 мВ …2, 5 В п-п (на 50 Ом); 20 мВ … 5 В п-п (на выс.Ω нарг./ HighZ) | |
| Максималь ное разрешение | 1 мВ | |
| Погрешность установки уровня | ± 2% (на частоте f=1 кГц) | |
| Диапазон U смещения | ±2,5 В (на HighZ) ; ±1,25 В (на 50 Ом) | |
| Формы сигнала (13 типов) | синус, прямоуг., импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, эксп. нарастание/спад, полусинус/ Haversine, кардио ритм/ Cardiac | |
| Анализатор спектра (Аdvanced FFT) | ||
| Диапазон частот | 0 (DC)…2,5 ГГц 1 | |
| Полоса обзора | 1 кГц ~ 2,5 ГГц (макс.) | |
| Диапазон фильтров полосы пропуск. ПЧ по уровню -3 дБ | 1Гц ~ 2,5 МГц (макс.) | |
| Диапазон установки опорного уровня | -80 дБм … +40 дБм (с шагом 5 дБм) | |
| Единицы измерения уровня | дБм, дБВскз, линейное СКЗ | |
| Положение по горизонтали | -12 дел. … +12 дел. шкалы | |
| Вертикальная шкала | 1 дБ/дел. … 20 дБ/дел. (шаг 1-2-5) | |
| Средний уровень собственных шумов (отн.1 мВт, усред.=16) | <-40 дБм (при 1 В/дел.), <-60 дБм (при 100 мВ/дел.), < -80 дБм (при 10 мВ/дел.) | |
| Гармонические искажения | < 35 дБн (2-го порядка); < 40 дБн (3-го порядка) | |
| Представление на экране | нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256) | |
| Тип детектора (график) | Мгнов. значения (Sample); полож. пик (+Peak); отриц. пик (-Peak), усреднение (Average) | |
| Типы окон (БПФ фактор) | Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68). | |
| Логический анализатор (Опция)* | ||
| Максимальная входная частота | 200 МГц | |
| Частота дискредитации | 1 ГГц/ на канал | |
| Число каналов | 16 (D0-D15) | |
| Длина памяти (максимальная) | 10 МБ/ на канал | |
| Общий объем анализа | 2 ГБ | |
| Синхронизация | по фронту, по последовательности (Pattern), по длит. импульса, последов. шины (I2C, SPI, UART(RS232/ 422/ 485), паралл. шины CAN/ LIN | |
| Комбинирование порогов | по выбору: D0- D3, D4- D7, D8- D11, D12- D15 | |
| Порог срабатывания | TTL, CMOS (5В, 3.3В, 2.5В), ECL, PECL, 0V + пользов. настройка (±5В) | |
| Максимальное входящее напряжение | ± 40В | |
| Функция анализа частотного отклика (FRA) | ||
| Диапазон частот | 20Гц…25 МГц | |
| Источник сигнала | Канал 1 или Канал 2 | |
| Число точек | 10, 15, 30, 45, 90 точек на декаду (по выбору) | |
| Динамический диапазон | 80 дБ (тип.) | |
| Амплитуда | 10 мВ …2,5 В на 50 Ом, 20 мВ … 5В на ХХ (High-Z) | |
| Измерения | амплитуда и фаза (курсоры и маркеры - вручную) | |
| Масштабирование | Автомасштабирование в ходе теста (Auto-scaled Plot) | |
| Анализ сигналов последовательных шин * I2C, SPI, UART, CAN/ LIN | ||
| SPI | Синхронизация и декодирование по шине (SS/ MOSI/ MISO или MOSI/ MISO) | |
| I²C | Параметры синхр.: старт/ перезапуск/ стоп/ пропадание ACK/ адрес (7 или 10 бит)/ данные или Адрес/ данные | |
| UART | Параметры синхр: Tx стартовый бит, Rx старт.бит, Tx конец пакета End of Packet, Rx End of Packet, Tx Data, Rx Data, Tx Parity Error, and Rx Parity. | |
| CAN | Вход: CH1~CH4/ D0~D15. Тип сигнала: CAN_H, CAN_L, Tx, Rx. Скорость: 10, 20, 50, 125, 250, 500, 800 кб/с, 1Мб/с | |
| LIN | Вход: CH1~CH4/ D0~D15. Полярность – Norm. (High =1), Inverted (High =0). Скорость:1.2, 2.4, 4.8, 9.6, 10.417, 19.2 кб/с. Стандарт: V1.x, V2.x, оба. Четность бит (with Id) - On, Off | |
| Дополнительные возможности | ||
| Интерфейс | USB, RS-232, LAN, SVGA out, (GPIB для моделей GDS-73352A (GPIB), GDS-73652A (GPIB)) | |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Технология VPO | Скорость обновления экрана до 200К /сек. Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением) | |
| Разделение экрана | Наблюдение сигналов в 2-х отдельных окнах с возможностью независимых регулировок параметров в каждом из каналов | |
| Режим X-Y | Х – кан 1 ; Y – кан 2; разность фаз < 3° до 100 кГц | |
| Внутренняя память | 20 осциллограмм, 20 настроек, 4 опорных осц. (запись/ считывание) | |
| Встроенный flash диск | 800 мБ (1 уровень памяти, на внутренней палате) | |
| Линейный выход | 3,5 мм (stereo jack) сигнальный аудиовыход режима доп. контроля | |
| Установлены пакеты (APP) | Go-NoGo (Годен/ Негоден), вольтметра (DVM), цифровой регистратор (Data Log), цифровые фильтры (Dig Filter), FRA (график Боде), тест по маске (Mask), поддержка внешнего накопителя (remote disk), режим Демо | |
| Общие данные | ||
| ЖК-дисплей (WVGA) | Цветной (TFT), диагональ 26см, 8 ´ 10 дел (разрешение 800 х 480) | |
| Представление данных | Точки, вектор, накопление (4 мс -4с, беск.), в градациях серого, разноцвет | |
| Напряжение питания | 100…240 В, 47…63 Гц (автовыбор) | |
| Потребляемая мощность | 100 Вт | |
| Габаритные размеры | 420 х 253 х 113 мм | |
| Масса | 4,6 кг | |
| * Примечание: для работы на цифровых шинах требуется опция 16 канала логического пробника (DS3A-16LA). На аналоговых каналах осциллографа протокол SPI – не поддерживается (т.к. необходимо 3 входа). | ||
| 1 - Погрешность измерения уровня не нормирована. | ||
| 2 - Результат отображается на экране в виде логарифмической амплитудно-фазовой частотной характеристики (ЛАФЧХ), которая в англоязычной тех. литературе именуется диаграммой Боде. | ||
GW Instek на протяжении более 40 лет продолжает поставлять измерительные приборы собственного производства во многие страны мира.
