Артикул:
m-116706
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Настольный
Количество каналов
—
2
Полоса пропускания
—
300 МГц
Частота дискретизации
—
2,5 Гвыб/с
Все характеристики
128 786 руб.
/шт Достаточно
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

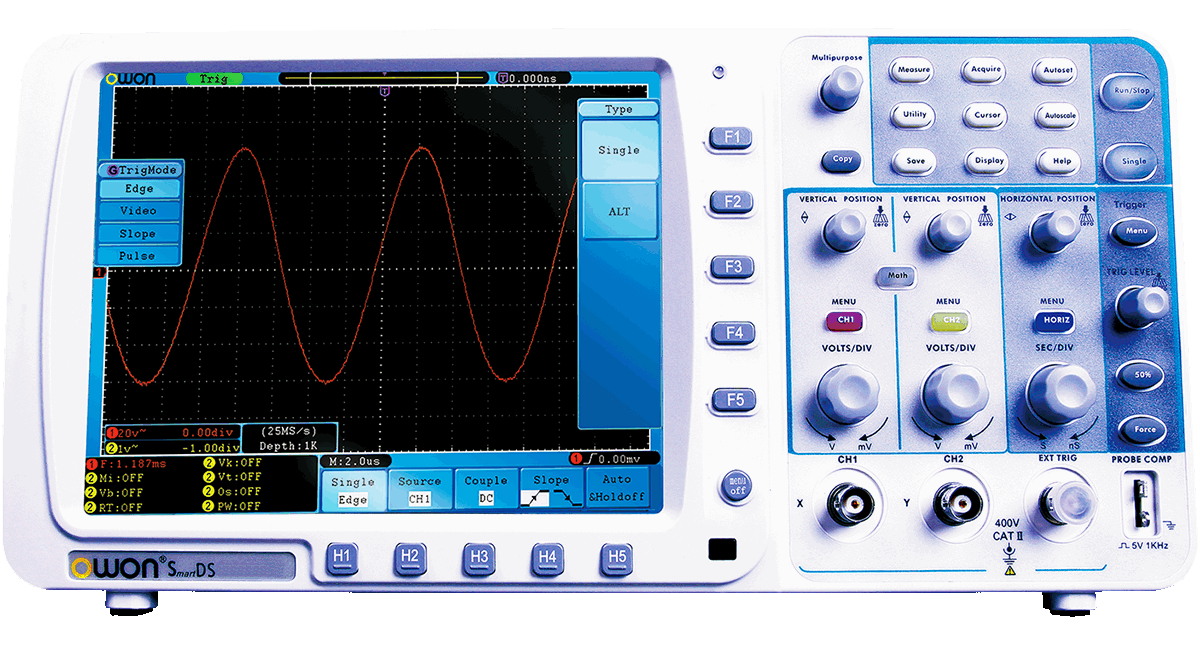

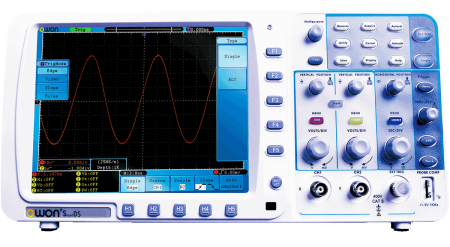

Цифровой осциллограф бюджетного ценового класса в варианте исполнения OWON SDS8302V - это модернизированный вариант прибора OWON SDS7302 с одинаковой верхней границей полосы пропускания по частоте - до 300 МГц, но с более высокими показателями по частоте дискретизации в реальном времени, как при работе только одного канала, так и при синхронной работе 2-х каналов одновременно.
Индекс "V" в названии осциллографа OWON SDS8302V - означает наличие встроенного VGA-интерфейса.
Максимально возможная частота дискретизации осциллографа в исполнении OWON SDS8302V равна:
- 1.25 Гвыб/сек при работе 2-х каналов одновременно.
- 2.5 Гвыб/сек - при работе только 1-го канала.
- 10М (10 миллионов) точек на канал, при работе с частотой дискретизации до 500 Мвыб/сек, (как при работе одного, так и двух каналов вместе)
- 10К (10 тысяч) точек на канал, при частоте дискретизации: до 2 Гвыб/сек (работа 1-го канала), или до 1 Гвыб/сек (работа 2-х каналов вместе).
В приборе установлен цветной TFT-дисплей высокого разрешения (800*600 пикселей) с диагональю 20 см.
Осциллограф обладает встроенной функцией быстрого преобразования Фурье для проведения измерений в частотной области входного сигнала. В наличии допусковая функция «Годен/не годен».
Осциллограф способен записывать и впоследствии воспроизводить осциллограммы. Обмен сведений по интерфейсу USB обеспечивается специальными портами. Устройство имеет русифицированный экранный интерфейс.
Возможности:
Осциллограф OWON SDS8302V способен проводить курсорные измерения, в частности определять разность потенциалов и временной интервал между курсорами. Доступно двадцать три вида автоматических измерений.Пользователь также может проводить математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
300 МГц |
|
Частота дискретизации
|
2,5 Гвыб/с |
|
Диагональ дисплея, дюйм
|
8" |
|
Интерфейс
|
USB, LAN, VGA |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
800 x 600 |
|
Гарантия, (мес)
|
24 |
- Осциллограф OWON SDS8302V
- Инструкция по эксплуатации
- Кабель USB
- Шнур электропитания
- Компакт-диск (программа обмена данными)
- Пассивные пробники-щупы 2 шт.
| Полоса пропускания | до 300 МГц |
| Количество каналов | 2 аналоговых + внешний запуск |
| Максимальная дискретизация в реальном времени | до 2 ГГц (режим работы - 1 канал) |
| Глубина памяти максимальная | 10М |
| Разрешение АЦП | 8 бит |
| Чувствительность осциллографа | 2 мВ/дел...10 В/дел |
| Сохранение во внутреннюю память | 15 осциллограмм (запись/чтение) |
| Сбор данных | выборка, пиковый детектор, усреднение |
| Синхронизация | по фронту, по видео (PAL, SECAM, NTSC- поле/строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов |
| Типы развертки | автоматический, нормальный, однократный |
| Дополнительный внешний вход синхронизации | external |
| Интерполяция sin(x)/x, режим растяжки окна | zoom |
| Автоматические измерения | 20 параметров |
| Частотомер | встроенный |
| Курсорные измерения | ΔU, Δt |
| Математические функции | сложение, вычитание, умножение, деление, FFT |
| Дисплей | цветной TFT 800 × 600, диагональ: 20 см |
| Интерфейсы | USB (сохранение данных на внешний flash-носитель), встроенный VGA |
| Габариты | 340 × 155 × 70 мм |
| Масса | 1,82 кг |
| Батарейное питание | опция |
