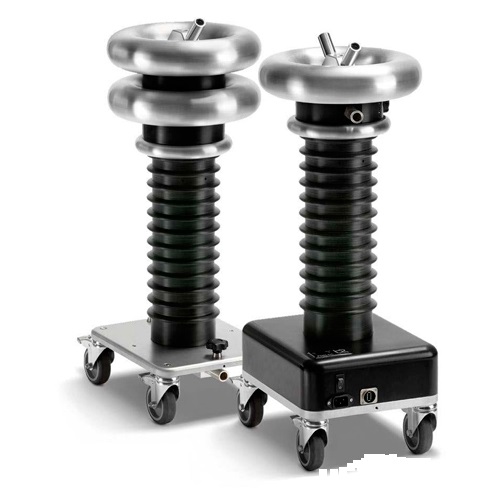

Комбинированная система B2 electronic PD120-2/TD состоит из PD120-2 и TD120-MC.
Система PD120-2 используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и в муфтах всех типов кабелей с номинальным напряжением до 110 кВ.
Высоковольтная система измерения тангенса угла диэлектрических потерь в кабеле TD120-MC позволяет проводить испытание кабелей на 110 кВ для быстрого, точного и надежного определения состояния изоляции кабеля или любого другого высоковольтного устройства или оборудования.
Особенности B2 electronic PD120-2 :
- Полное русифицированное программное обеспечение для обработки результатов
- Отображение всего кабеля на дисплее установки с указанием места локализации ЧР
- Подавление помех
- Подробная информация о месте локализации и величине ЧР
- Графическое представление информации
- Пошаговый «мастер» процесса измерения
- Внесен в госреестр средств измерений РФ
Особенности B2 electronic TD120-MC:
- Измерение тангенса угла диэлектрических потерь
- Простота в использовании
- Одновременное испытание и диагностика кабеля
- Передача данных на компьютер при помощи интерфейса Bluetooth
- Протокол по результатам диагностики
- Подключение оборудования одним проводом
- Внесен в госреестр средств измерений РФ
- Система измерения частичных разрядов со встроенным блоком тангеса угла диэлектрических потерь PD/TD120
- Кабель соединительный 3 шт
- Кабель высоковольтный
- Кабель заземления 2 шт
- Кабель USB
- Кабель питания
- Калибратор кажущегося заряда CAL1B
- Кейс для транспортировки
- ПО «b2 Suite»1
- Конвертер RS-232/USB
- USB-накопитель
- Руководство по эксплуатации
- Методика поверки
| Рабочее напряжение | синусоидальное | 1–120 кВ дейст./85 кВ пик. |
| частота | 0,1 Гц | |
| Высоковольтный конденсатор | емкость | 1 нФ |
| размеры | 330×280×870 мм | |
| вес | 24,7 кг | |
| Высоковольтный фильтр | емкость | 1 нФ |
| размеры | 300×280×820 мм | |
| вес | 34 кг | |
| Фоновый уровень ЧР | ≤10 пКл | |
| Диапазон скорости распространения импульса ЧР (v/2) | 10–150 м/мкс | |
| Максимальная длина линии | 100 км | |
| Полоса пропускания импульсов ЧР | 100 MГц / аналоговый фильтр | |
| Погрешность определения места повреждения кабеля | 1,00% | |
| Разрешение определения места повреждения кабеля | 0,1 пКл 0,1 м |
|
| Входной импеданс | 10 kΩ / 50 пФ | |
| Частота дискретизации | 200 MГц | |
| Измерение ТанДельта | нет | |
| Усиление при обработке сигнала | 0 - 52 дБ (1 канал) 0 - 72 дБ (2-ой канал) |
|
| Входное напряжение питания | 110-240 В / 50-60 Гц | |
| Рабочая температура | от -5 °C до +45 °C | |
| Рабочее напряжение | синусоидальное | 1–85 кВ дейст. |
| частота | 0,1 Гц 0,01–0,09 Гц |
|
| Измерение напряжения | разрешение | 0,1 кВ |
| погрешность | 1% | |
| Измерение тока | разрешение | 1 мкА |
| погрешность | 1% | |
| Измерение ТанДельта | разрешение | 1×10–5 |
| погрешность | ± 1×10–4 | |
| Диапазон нагрузки | 500 пФ – 10 мкФ | |
| Стандарты | электромагнитная защищенность: IEC6100-4-2, IEC6100-4-4, EN55077 безопасность: EN60950, EN50191, EN61010-1 |
|
| Компьютерный интерфейс | Bluetooth | |
| Питание | алкалиновые батарейки тип D или NiMH (2 шт.) | |
| Рабочая температура | от -10 °C до +50 °C | |
| Габаритные размеры | 300×280×790 мм | |
| Вес | 16 кг | |
