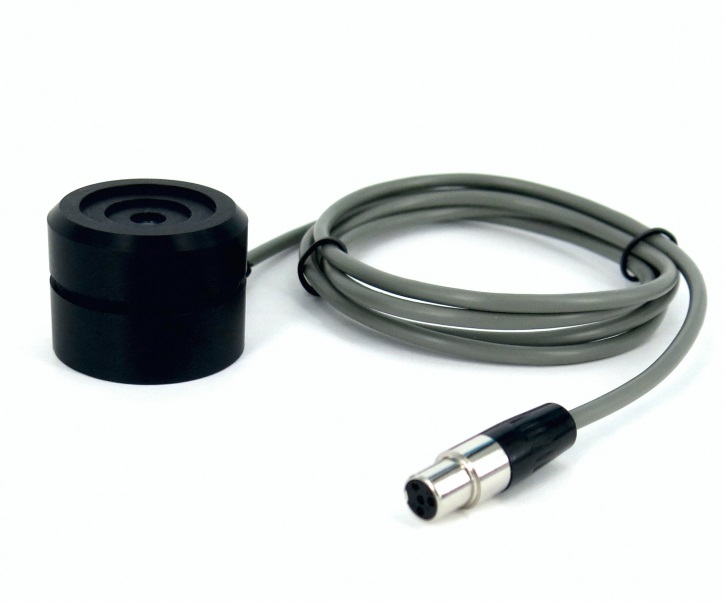

ТКА-ДОЦ Оптический датчик с цифровым выходом с заводской калибровкой

Датчик ТКА-ДОЦ предназначен для измерения (в зависимости от типа датчика) облучённости в областях спектра 315…400 нм (зона УФ-А), 280…315 нм (зона УФ-В), 280…400 нм (зона УФ-А+В), 200…280 нм (зона УФ-С), освещённости или яркости в видимой области спектра.

Область применения:

Выполнение работ при санитарном и техническом надзоре в жилых и производственных помещениях, аттестации рабочих мест и других сфер деятельности.

Принцип работы датчика ТКА-ДОЦ заключается в преобразовании фотоприёмным устройством оптического излучения в электрический сигнал с последующей передачей результата измерения по проводному интерфейсу в виде цифрового кода.

В корпусе датчика по диаметру сделана проточка шириной 2,4 мм для крепления датчика на штативное крепление (опция) или на оснастке, имеющейся у потребителя. Для работы датчик подключение может производиться к Блоку обработки информации (ЮСУК.10.0002 БОИ ТКА-УФД, поставляется отдельно) или любому устройству, имеющему соответствующие характеристики.

Обмен данными производится по протоколу UART. Параметры подключения:

• Бодрейт (Baud rate) 115200;
• Биты данных (Data bits) 8;
• Стоп-биты (Stop bits) 1;
• Четность (Parity) нет (none)

Положение плоскости фотометрирования в зависимости от спектрального диапазона датчика


Датчик облученности:

Расположите датчик плоскостью фотометрирования в точке измерения по направлению к измеряемому объекту. Плоскость фотометрирования зависит от спектрального диапазона датчика облученности. Проследите за тем, чтобы на входную диафрагму не падала тень от оператора, производящего измерения, а также тень от временно находящихся посторонних предметов. Угловой размер измеряемого источника излучения, видимый из точки измерения, не должен превышать ±10°.

Датчик освещенности:

Плоскостью фотометрирования является внешняя грань рассеивателя, при этом она совпадает с внешней гранью корпуса датчика. Конструкция корпуса обеспечивает угловую косинусную характеристику чувствительности. Для проведения измерений расположите датчик плоскостью фотометрирования в точке измерения. Убедитесь в равномерности освещенности на входном окне датчика.

Датчик яркости:

Данный вид датчика предназначен для измерения яркости протяженных самосветящихся объектов накладным методом. Для измерения расположите датчик вплотную к объекту измерения без зазоров. При этом яркость объекта в поле зрения прибора должна быть равномерной.
