Трассотечеискатель Техно-АС Успех АТГ-425.15Н

Назначение трассотечеискателя Успех АТГ-425.15Н:

• Определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора.
• Определения мест повреждения кабельных линий.
• Обследования участков местности перед проведением земляных работ.
• Проведения работ по поиску скрытой проводки.
• Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

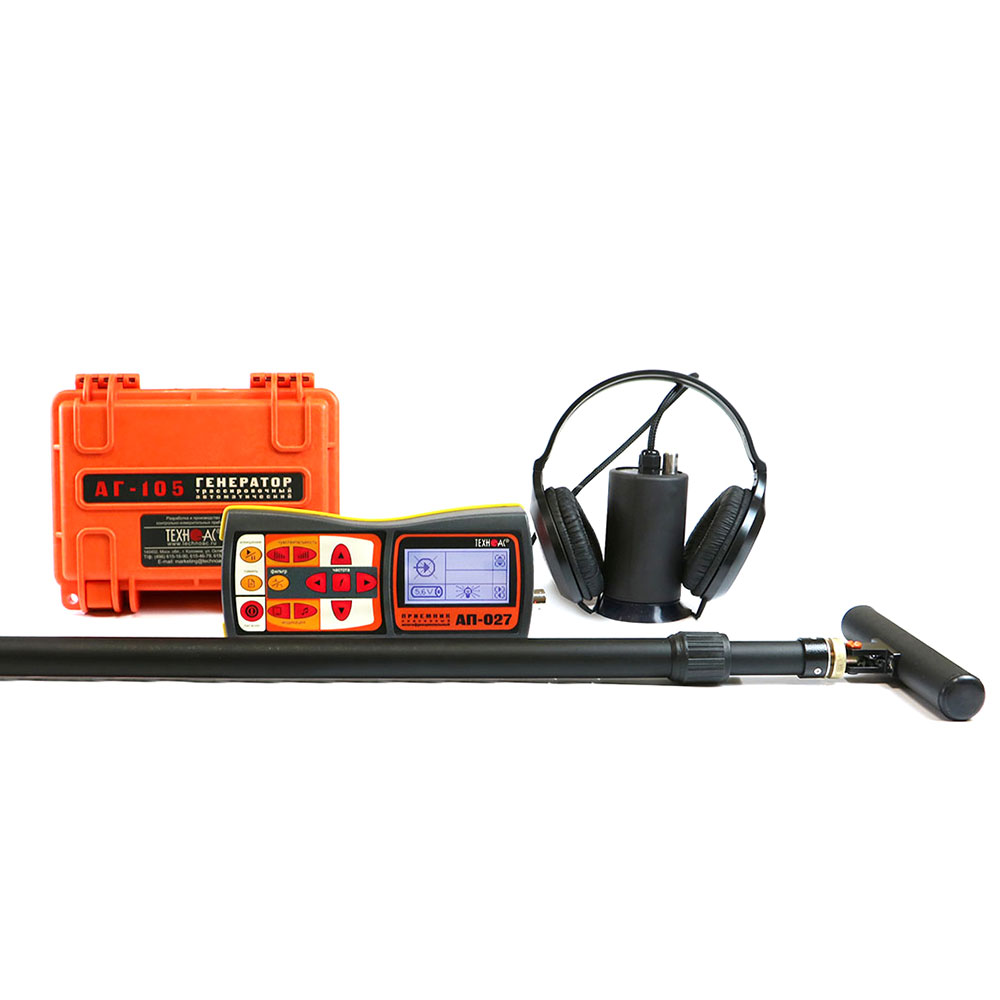

Трассотечеискатель Успех АТГ-425.15Н - универсальный многофункциональный комплект, в котором объединены три устройства:

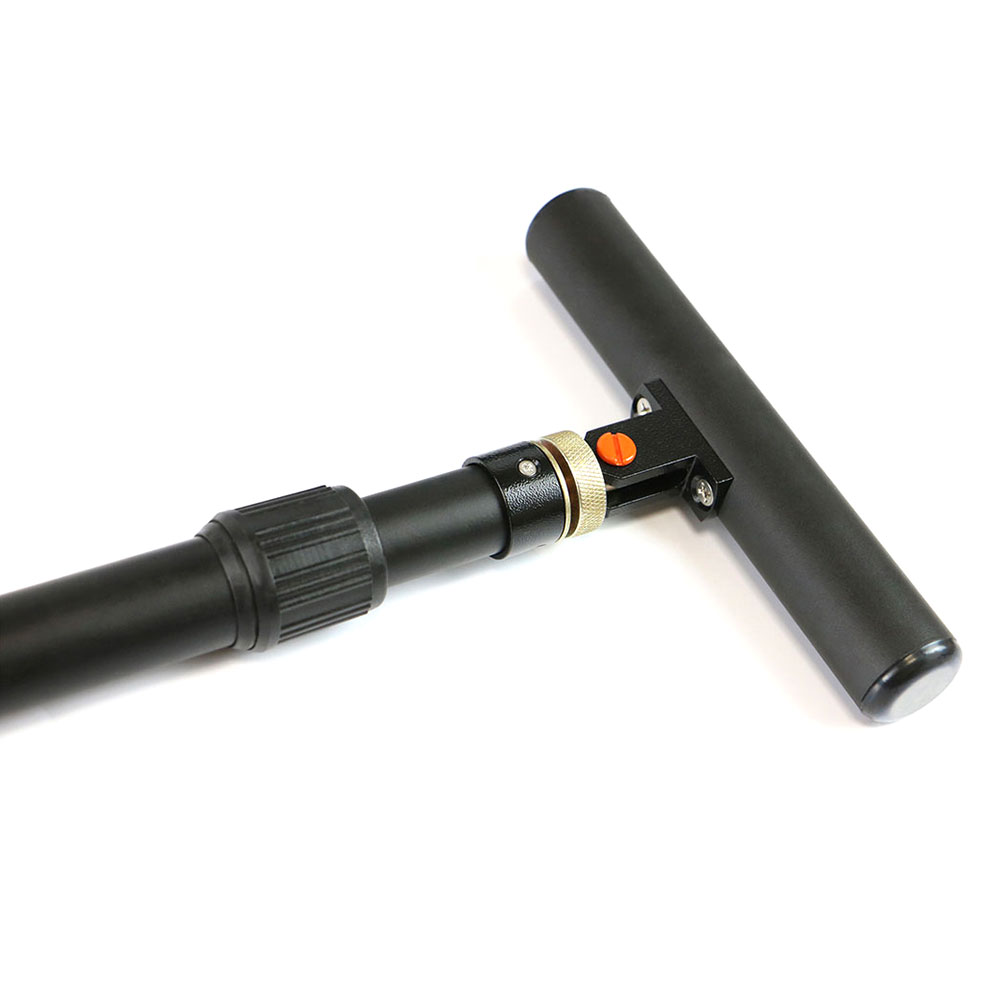

1. трассоискатель с электромагнитным датчиком;

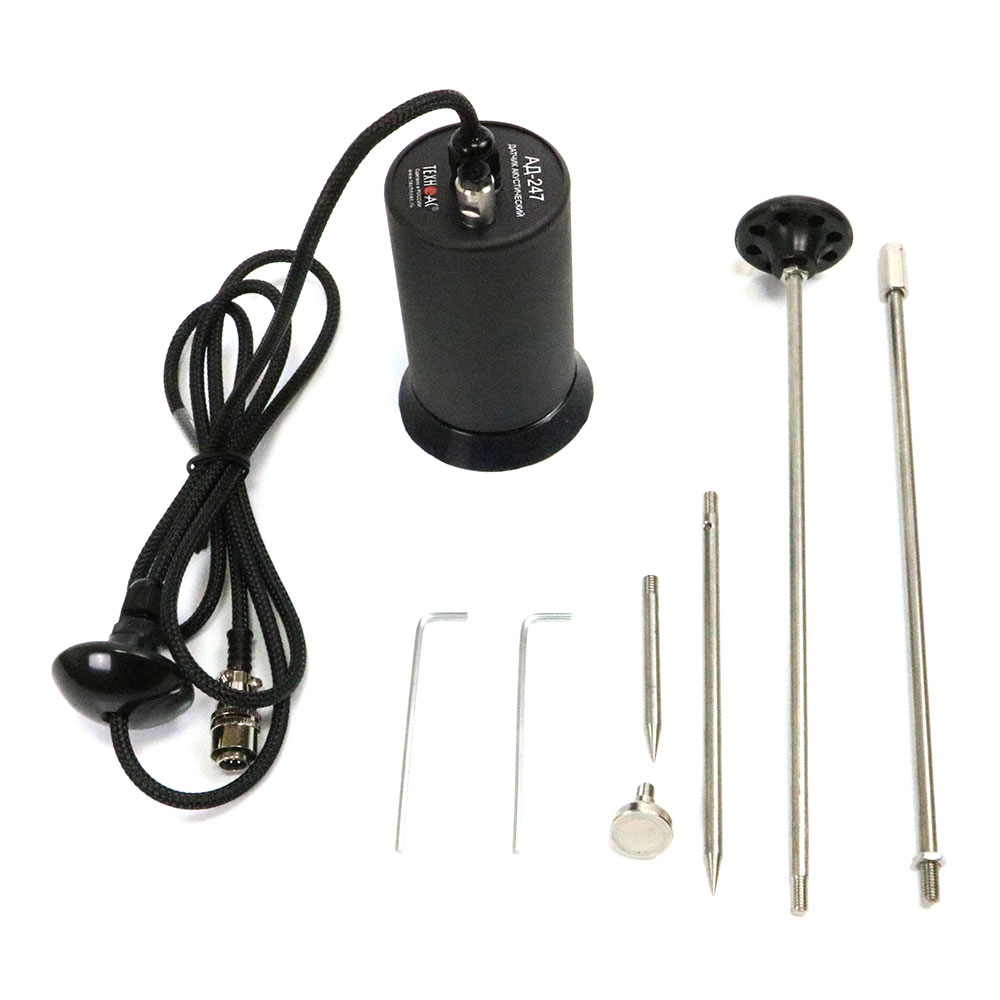

2. трассоискатель с акустическим датчиком;
3. течеискатель с акустическим датчиком.

Решаемые задачи трассотечеискателем Успех АТГ-425.15Н:

• Трассировка кабеля и определение глубины залегания.
• Поиск места повреждения силового кабеля.
• Поиск металлических трубопроводов и определение глубины залегания.
• Поиск мест пересечения трубопроводов и кабеля.
• Определение мест утечки.

Особенности трассотечеискателя Успех АТГ-425.15Н:

• Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
• Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

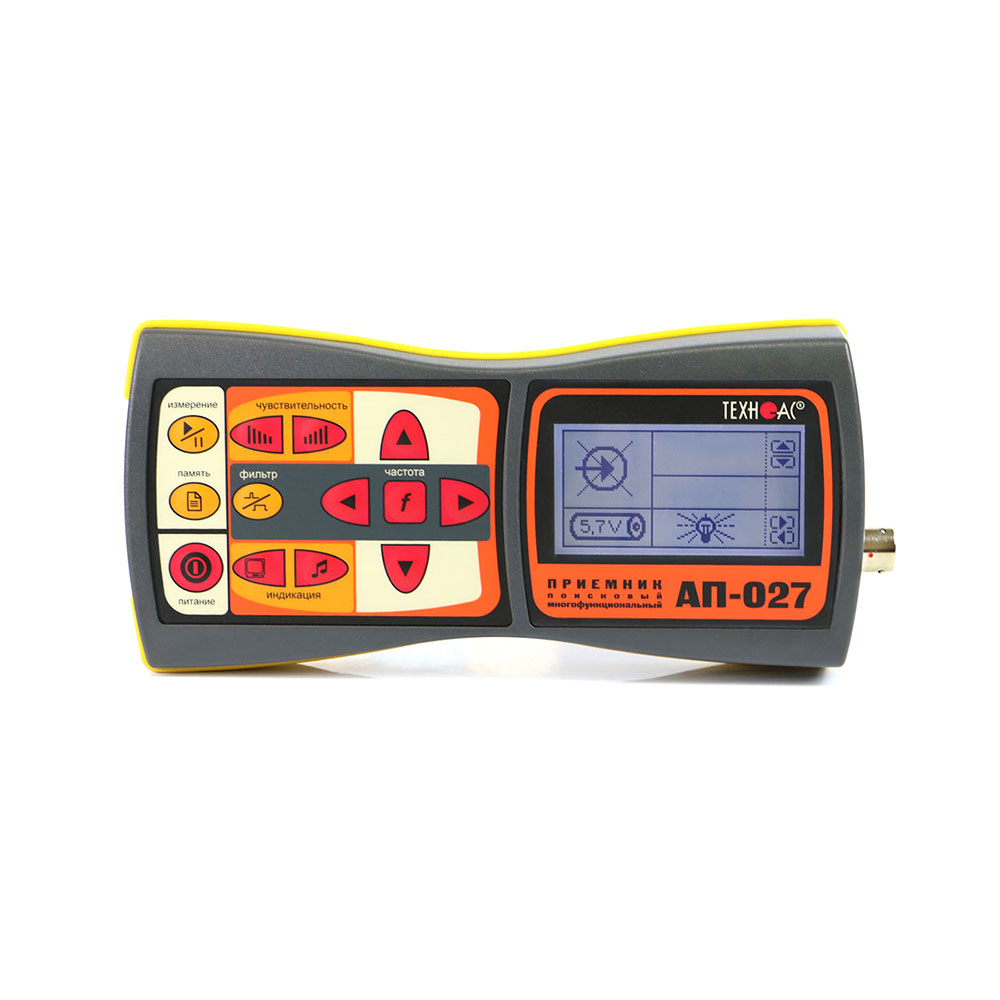

Особенности приемника АП-027:

• Цифровой трассопоисковый приемник.
• Большой ЖК дисплей с переключаемыми режимами работы.
• Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
• Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
• Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
• Класс защиты корпуса от внешних воздействий IP54.

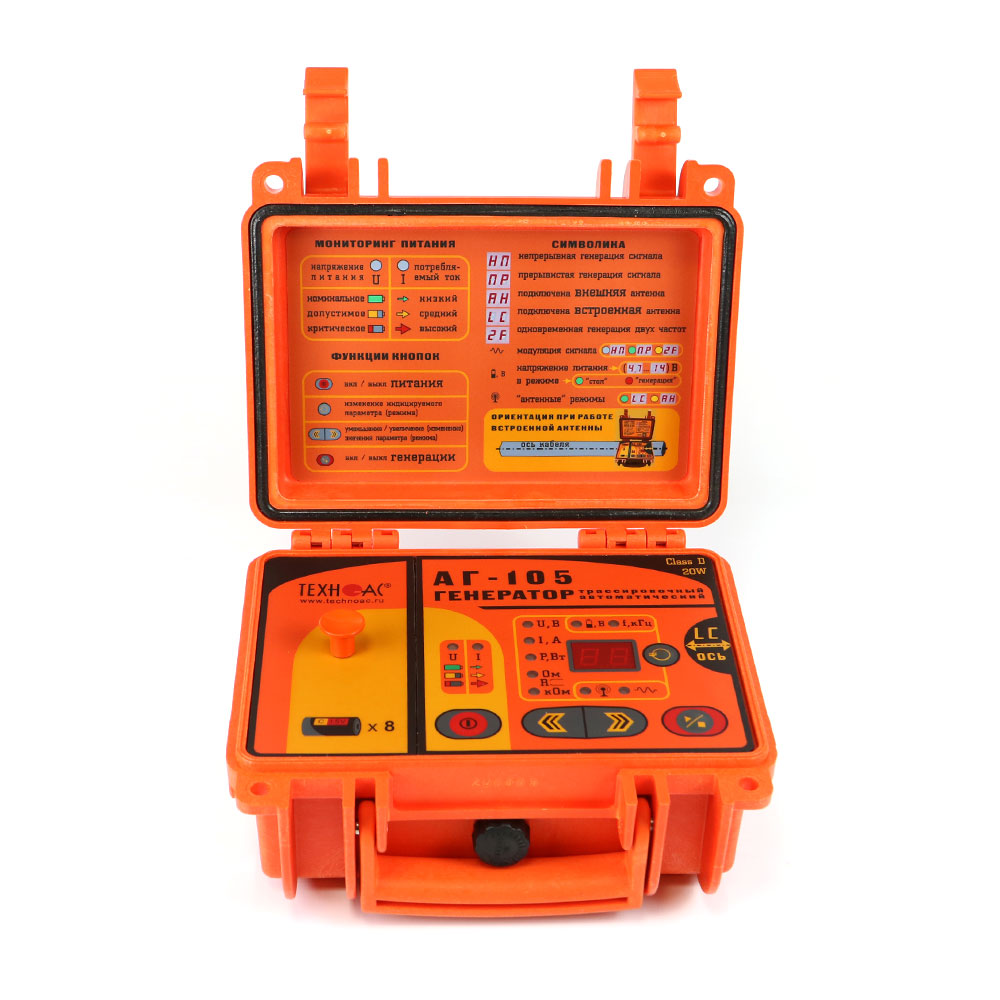

Особенности генератора АГ-105:

• Встроенный «мультиметр» отображает, по выбору оператора, напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
• Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
• Ручное уменьшение/увеличение мощности после автосогласования.
• Небольшие габариты и вес.

Принцип работы трассотечеискателя Успех АТГ-425.15Н:

Режим трассопоиска:

Пассивный поиск (трассопоиск без использования генератора)

Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).

При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.

Активный поиск (трассопоиск с использования генератора)

Подключить головные телефоны и ЭМД к приемнику.

Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод).

Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». На приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода).

Поиск места повреждения силового кабеля (трассопоиск с использования генератора)

Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД).

Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).

Режим течепоиска:

Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ».

Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.

Области применения:

• ЖКХ.
• Теплосети.
• Водоканал.
