Артикул:
m-109236
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Настольный
Количество каналов
—
4
Полоса пропускания
—
400 МГц
Частота дискретизации
—
4 Гвыб/c
Все характеристики
601 088 руб.
/шт 646 331 руб.
-7%
Экономия
45 243 руб.
Достаточно
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

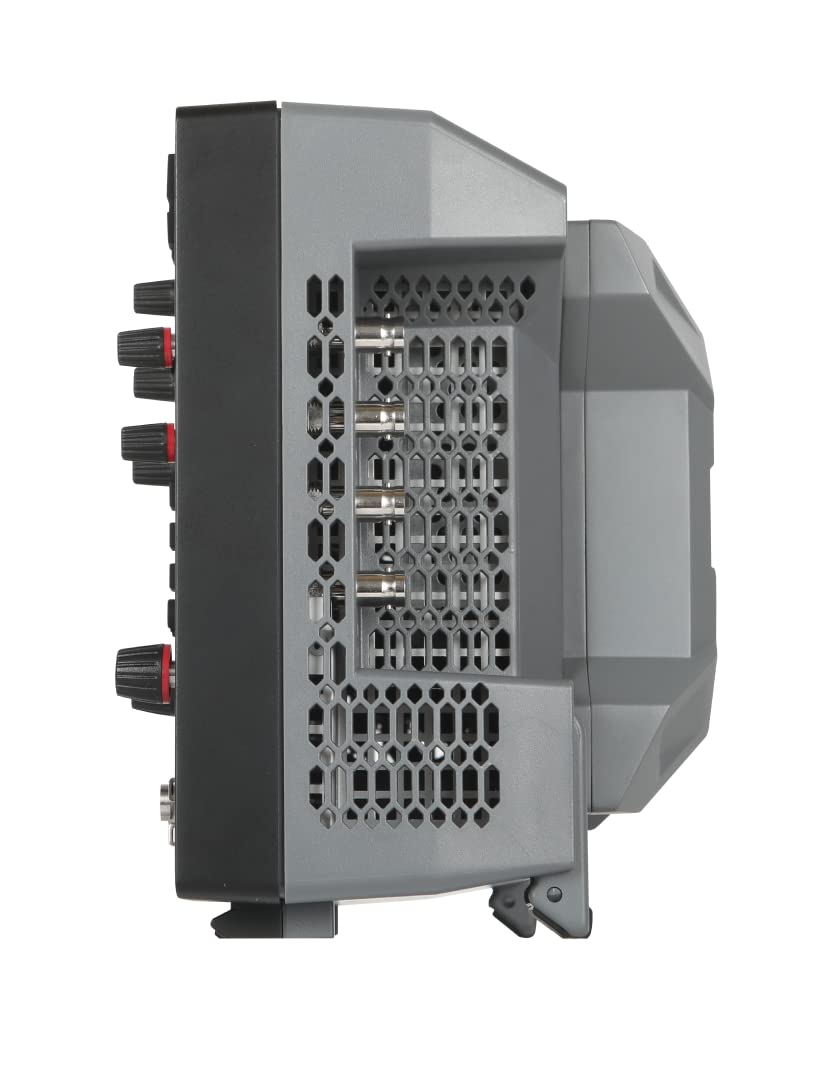

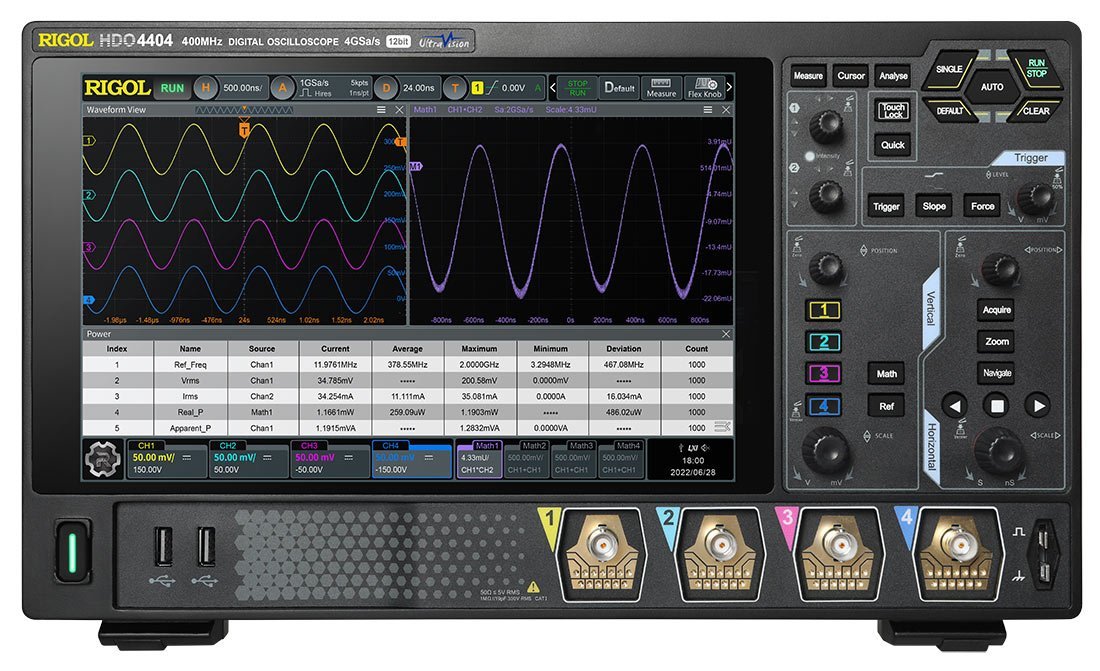

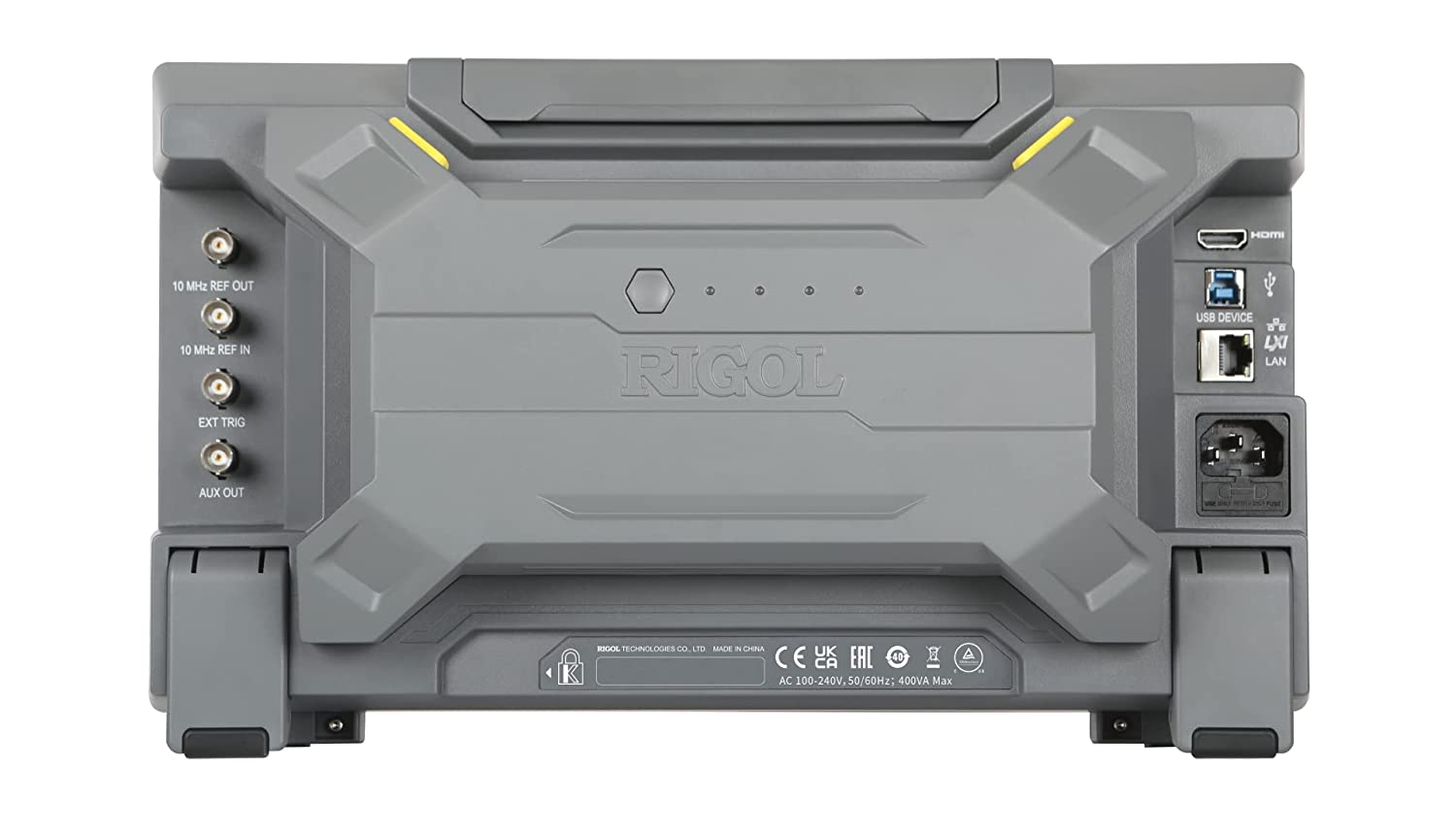

Цифровой осциллограф Rigol DHO4404, снабженный 4 аналоговыми каналами с частотой пропускания 400 МГц и 12-битным АЦП, относится к высокопроизводительным лабораторным приборам промышленного класса. За счет применения чипсета Centaurus обеспечивается сверхнизкий уровень шума, по показателю которого данное устройство является лучшим среди изделий своей категории, что позволяет эффективно выполнять тестирование систем питания, испытания полупроводниковых и других электронных компонентов, и т.п. 10,1-дюймовый дисплей поддерживает многооконный режим и масштабирование, обеспечивая высокую наглядность и информативность.
Преимущества:
- Высокая производительность – прибор способен производить выборку в реальном времени с частотой дискретизации до 4 Гвыб./с на один канал, поддерживаются режимы High Resolution для повышения вертикального разрешения до 16 бит при усреднении и UltraAcquire, что позволяет увеличить скорость сбора данных до 1,5 млн. осц./с.
- Гибкий интерфейс – для управления цифровым осциллографом можно использовать функции сенсорного экрана, который способен распознавать "смартфонные" жесты, и многофункциональные поворотно-нажимные регуляторы фотоэлектронного типа, также предусмотрена возможность работы в дистанционном режиме при подключении к ПК через порты LAN, USB или GPIB, при задействовании соответствующего переходника.
- Опция мобильного применения – устройство может оснащаться внешним аккумулятором, который крепится с тыльной стороны корпуса на защелках, для работы без подключения к бытовой сети переменного тока.
Особенности:
Прибор работает под управлением ОС Android и поддерживает возможность обновления встроенного ПО в режиме он-лайн. Также реализована функция веб-управления в дистанционном режиме. Наличие встроенного цифрового вольтметра и частотомера, которые могут подключаться к любому каналу прибора внутренними средствами, исключает необходимость использования внешних прецизионных средств измерений. В отличие от младшей модели серии DHO4000, предусмотрена возможность ограничения полосы пропускания на двух пороговых значениях – 20 и 250 МГц, с целью снижения влияния шумов, когда вертикальная шкала не превышает 500 мкВ, обеспечивая возможность эффективной работы на повышенных частотах. Режим декодирования протоколов для наиболее популярных типов шин включен в базовом варианте, а путем программных опций доступно расширение их перечня.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
400 МГц |
|
Частота дискретизации
|
4 Гвыб/c |
|
Диагональ дисплея, дюйм
|
10,1" |
|
Интерфейс
|
USB, LAN, HDMI |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
1280 x 800 |
|
Гарантия, (мес)
|
36 |
- Осциллограф RIGOL DHO4404
- Кабель питания
- Кабель USB
- Пассивные пробники 4 шт
| Полоса пропускания | 50 Ом | 400 MГц |
| 1 МОм | 400 MГц | |
| Режим дискретизации | Реальное время | |
| Количество каналов | 4 аналоговых + внешний запуск | |
| Максимальная скорость захвата осциллограмм |
50000 осциллограмм в секунду (векторный режим); 1500000 осциллограмм в секунду (режим UltraAcquire) |
|
| Время нарастания (50 Ом), тип | ≤875 пс | |
| Регистрация | ||
| Режим |
Обычный; Пиковый детектор: 500 пс; Усреднение (2, 4, 8, 16…65536 выборок); Высокое разрешение (14 бит, 16 бит); UltraAcquire (скорость захвата до 1500000 осциллограмм в секунду) |
|
| Максимальная дискретизация (реальное время) | 4 Гвыб/сек (2 Гвыб/сек - два канала; 1 Гвыб/сек - четыре канала) | |
| Глубина записи |
250 М точек (125 М точек - два канала; 62,5 М точек - четыре канала) - штатно; 500 М точек (250 М точек - два канала; 125 М точек - четыре канала) - опция DHO4000-RLU-05 |
|
| Параметры вертикальной системы | ||
| Связь по входу | открытый, закрытый или земля | |
| Входной импеданс | 1 MОм ±1% || 19 пФ ±3 пФ, 50 Ом ±1% | |
| Учет ослабления пробников | 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X | |
| Определение пробников | автоматическое определение пробников Rigol | |
| Максимальное входное напряжение | 1 МОм | 300 Вскз CAT I, 400 Впик |
| 50 Ом | 5 Вскз | |
| Вертикальное разрешение | 12 бит | |
| Эффективное количество ENOB (типовое) | 8 бит | |
| Вертикальное отклонение | 1 МОм | 100 мкВ/дел ~ 10 В/дел |
| 50 Ом | 100 мкВ/дел ~ 1 В/дел | |
| Диапазон смещения | 1 МОм |
± 0,5 B (<500 мкВ/дел); ± 1 В (500 мкВ/дел ~ 65 мВ/дел); ± 10 В (65 мВ/дел ~ 270 мВ/дел); ± 20 В (270 мВ/дел ~ 2,75 В/дел); ±100 В (2,75 мВ/дел ~ 10 В/дел ) |
| Диапазон смещения | 50 Ом |
±1 В (≤135 мВ/дел); ±4 В (>135 мВ/дел ~ 1 В/дел) |
| Динамический диапазон | ±4 дел (12 бит) | |
| Ограничение полосы пропускания | 20 МГц, 250 МГц - выбирается для каждого канала | |
| Погрешность коэффициента усиления | ±2% от полной шкалы | |
| Погрешность смещения |
<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения; ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
|
| ESD защита | ±8 кВ (на входе BNC) | |
| Изоляция между каналами | ≥100:1 (DC ~ 500 МГц), ≥30:1 (＞500 МГц ~ максимальная полоса) | |
| Параметры горизонтальной системы | ||
| Коэффициент развертки | 500 пс/дел ~ 1000 с/дел | |
| Временное разрешение | 100 пс | |
| Погрешность временной баз | ±1,5 ppm ± 1 ppm/год | |
| Максимальная задержка |
Пред-запуск: -5 делений; Пост-запуск: 1 с или 100 дел, что больше |
|
| Задержка между каналами | ≤500 пс | |
| Режимы | Y-T, X-Y, SCAN (≥200 мс/дел), самописец ROLL (≥ 50 мс/дел или ≥ 100 мс/дел на выбор) | |
| Измерения | ||
| Курсорные | Количество курсоров | 2 пары XY курсоров |
| Режимы |
ручной (ΔY, ΔX, 1/ΔX); отслеживания; автоизмерения |
|
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 | |
| Автоматические | Количество автоизмерений | 41 тип, 14 измерений может отображаться одновременно |
| Источник | аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4) | |
| Диапазон измерения | основное окно, растяжка Zoom | |
| Максимальное количество отображаемых на канал | 33 типа | |
| Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS | |
| Горизонтальные | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate | |
| Другие | Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) | |
| Статистика | текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени | |
| Математические операции | ||
| Количество отображаемых одновременно | 4 | |
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop | |
| Цветовая градация | Поддерживается в математических операциях, в том числе БПФ | |
| БПФ (FFT) | Максимальная длина | 1 М точек |
| Тип окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| Поиск пиков | максимально 15 пиков | |
| Поиск и навигация | ||
| Тип | фронт, импульс | |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| Отображение | таблица событий во внутренней или внешней памяти | |
| Кнопки навигации | Просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire | |
| Анализ осциллограмм | ||
| Pass / Fail | Источник | аналоговые каналы (CH1 ~ CH4) |
| Запись | Источник | аналоговые каналы (CH1 ~ CH4) |
| Максимальное количество сегментов | 500000 событий запуска | |
| Режим | воспроизведение кадр за кадром или непрерывный; вычисление, измерение и декодирование воспроизводимых сигналов | |
| Цветовая градация | Источник | аналоговые каналы (CH1 ~ CH4) |
| Темы | температура, интенсивность | |
| Режим | во всех режимах | |
| Система запуска | ||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), внешний запуск EXT TRIG, по сети | |
| Режим запуска | Авто, обычный, одиночный | |
| Тип связи | AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) | |
| Шумовая режекция | Вкл / Выкл | |
| Блокировка уровня запуска | 8 нс ~ 10 с | |
| Полоса запуска | Внутренний | аналоговая полоса осциллографа |
| Внешний | 200 МГц | |
| Чувствительность триггера | Внутренний |
≥50 мВ/дел: 0,5 делений 0,7 дел (с включенной шумовой режекцией) |
| Внешний |
200 мВп-п (DC ~ 100 МГц); 500 мВп-п (100 МГц ~ 200 МГц) |
|
| Диапазон уровня запуска | Внутренний | ±5 делений от центра экрана |
| Внешний | ±5 В | |
| Сеть | фиксировано 40% ~ 60% | |
| Внешний запуск EXT TRIG | Входной импеданс | 1 МОм±1%, BNC разъем |
| Джиттер запуска (типовой) | < 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала) | |
| Типы запуска |
Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN; Опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553 |
|
| Запуск по фронту | Тип фронта | нарастающий, спадающий, нарастающий и спадающий |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), EXT, сеть AC Line | |
| Запуск по длительности импульса | Условие запуска |
положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по скорости нарастания | Условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона < > |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по видеосигналу | Система | NTSC, PAL и SECAM |
| Стандарт | 480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по длительности события | Установка | H, L, X |
| Условие запуска | >, <, внутри интервала < >, вне интервала > < | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по истечении времени (TimeOut) | Тип фронта | нарастающий, спадающий, нарастающий и спадающий |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по ранту | Условие | прохождение через заданный уровень |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по окну | Тип фронта | нарастающий, спадающий |
| Позиция запуска | вход, выход, время | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по задержке | Фронт | нарастающий, спадающий |
| Условие задержки | >, <, внутри интервала < >, вне интервала > < | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск Установка / Удержание | Фронт | нарастающий, спадающий |
| Установка времени | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по N фронту | Тип фронта | нарастающий, спадающий |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| RS-232/UART запуск | Условие запуска | Start, Error, Check Error, Data |
| Скорость | до 20 Мбит/сек | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| I2C запуск | Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, Address&Data |
| Разрядность адреса | 7 бит, 8 бит, 10 бит | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| SPI запуск | Условие запуска | CS, TimeOut |
| Разрядность | 4 бит ~ 32 бит | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| CAN запуск | Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random |
| Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF | |
| Скорость | до 5 Мбит/сек | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
|
CAN-FD запуск (опция HDO4000-AUTOA) |
Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random |
| Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF | |
| Скорость | до 10 Мбит/сек | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
|
FlexRay запуск (опция HDO4000-FLEXA) |
Условие запуска | Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Null, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err) |
| Скорость | до 10 Мбит/сек | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
|
LIN запуск (опция HDO4000-AUTOA) |
Условие запуска | Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error |
| Скорость | до 20 Мбит/сек | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
|
I2S запуск (опция HDO4000-AUDIOA) |
Тип канала | левый, правый, левый и правый |
| Условие сравнения | Ошибка:501 | |
| Режимы | I2S, LJ, RJ | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
|
MIL-STD-1553 запуск (опция HDO4000-AEROA) |
Условие запуска | Data Sync, Cmd Sync, все поля синхронизации All Sync, Data, RTA, RTA+11Bit, Error (ошибка синхронизации и ошибка четности) |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Декодирование сигналов | ||
| Типы шин |
Штатно: Parallel, RS232/UART, I2C, SPI, CAN; Опционально: CAN-FD, FlexRay, LIN, I2S, MIL-STD-1553 |
|
| Параллельные шины Parallel | Разрядность | 4 бит |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| RS-232/UART | Разрядность TX/RX | 5 бит ~ 9 бит |
| Скорость | до 20 Мбит/сек | |
| Четность | Odd, Even, нет | |
| Стоповые биты | 1 или 2 бита | |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| I2C | Параметр | Адрес (c или без бита R/W), данные, ACK |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| SPI | Параметр | MISO/MOSI данные |
| Тип | CS, TimeOut | |
| Разрядность | 4 бит ~ 32 бит | |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| CAN | Параметр | Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK) |
| Тип | CAN_H, CAN_L, TX/RX, DIFF | |
| Скорость | до 5 Мбит/сек | |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
|
CAN-FD (опция HDO4000-AUTOA) |
Параметр | Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK) |
| Тип | CAN_H, CAN_L, TX/RX, DIFF | |
| Скорость | до 10 Мбит/сек | |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
|
FlexRay (опция HDO4000-FLEXA) |
Параметр | ID, PL (payload), Header CRC, Cycle Count, Data, Tail CRC, DTS |
| Тип | BP, BM, RX/TX | |
| Скорость | до 10 Мбит/сек | |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
|
LIN (опция HDO4000-AUTOA) |
Протокол | версия (1.X или 2.X) |
| Параметр | sync, ID, data, check sum | |
| Скорость | до 20 Мбит/сек | |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
|
I2S (опция HDO4000-AUDIOA) |
Тип канала | левый, правый |
| Разрядность | 4 бит ~ 32 бит | |
| Режимы | I2S, LJ, RJ | |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
|
MIL-STD-1553 (опция HDO4000-AEROA) |
Параметр | data word, command word, status word (адрес+последние 11 бит) |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| Цифровой вольтметр | ||
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| Функция измерения | DC, AC+DC RMS, AC RMS | |
| Разрешение | ACV / DCV: 4 бита | |
| Звуковой сигнал | при выходе значения напряжения за верхний или нижний заданные пределы внутри или вне установленного диапазона | |
| Частотомер | ||
| Общие параметры | Источник | аналоговые каналы (CH1 ~ CH4) или внешний запуск EXT |
| Разрешение | 3 или 6 цифр, пользовательская | |
| Максимальная частота | максимальная частота аналогового канала | |
| Функция измерения |
|
частота, период, счет импульсов |
| Суммирование | Источник | 48-бит счетчика |
| Фронт | подсчет количества нарастающих фронтов | |
| Временная база | внутренний источник опорной частоты | |
| Основные технические характеристики | ||
| Дисплей | ||
| Тип дисплея | диагональ 10,1" , емкостной сенсорный мультитач | |
| Разрешение дисплея | 1280 (по горизонтали) × 800 (по вертикали) точек | |
| Сетка | 10 делений (по вертикали) x 8 делений (по горизонтали) | |
| Послесвечение | выкл; от 100 мс до 10 с; бесконечно | |
| Яркость | 256 уровней (ЖК HDMI) | |
| Процессор | ||
| Тип процессора | Cortex-A72, 1,8 ГГц, hexa-core | |
| Системная память | 4 Гб RAM | |
| Операционная система | Android | |
| Внутренняя энергонезависимая память | 8 Гб | |
| Энергонезавсисмая память | ||
| Формат сохранения | настройки | setup (*.stp) |
| изображения | image (*.png, *.bmp, *.tif, *.jpg) | |
| осциллограммы и данные | CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin) | |
| Опорные осциллограммы | 10 осциллограмм | |
| Порты ввода/вывода | ||
| USB 3.0 Hi-speed Host | 2 на передней панели | |
| USB 3.0 Hi-speed Device | 1 на задней панели | |
| LAN | 1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI-C) | |
| WEB интерфейс | поддержка VNC Web | |
| HDMI видеовыход | 1 на задней панели (HDMI 1,4, A plug) | |
|
Вход/выход опорного сигнала 10 MHz Reference Clock In/Out |
Вход | 1, BNC разъем на задней панели |
| Параметры входного сигнала | 50 Ом, амплитуда 130 мВпп ~ 4,1 Впп (-10 дБм, 20 дБм), частота 10 МГц ± 10 ppm | |
| Выход | 1, BNC разъем на задней панели | |
| Параметры выходного сигнала | 50 Ом, 1,5 Впп синусоидальная форма | |
| Aux Output комбинированный выход | Разъем |
BNC на задней панели: Vo (H) ≥2,5 В (открытый контур) ≥1,0 В (50 Ом - GND); Vo (L) ≤0,7 В (на нагрузке) ≤4 мА; ≤0,25 В (50 Ом - GND) |
|
Выход синхронизации (Trig Out) |
Импульсный сигнал синхронизации | |
| Выход "Годен / Не годен" (Pass / Fail) | Импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс | |
| Выход компенсации пробника | Частота | меандр 1 кГц |
| Амплитуда | 0 ~ 3 Вп-п | |
| Питание | ||
| Напряжение | 100 ~ 240 Вэфф. AC, 50 ~ 60 Гц | |
| Потребляемая мощность | <200 Вт | |
| Предохранитель | 3,15 A, T тип, 250 В | |
| Массо-габаритные параметры | ||
| Габаритные размеры (Ш×В×Г) | 358,14×214,72×120,62 мм | |
| Размер в стойку | 4U | |
| Вес |
3,8 кг без упаковки; 5,37 кг с упаковкой |
|
Компания RIGOL TECHNOLOGIES, Co Ltd специализируется на разработке и производстве контрольно-измерительного оборудования и является одной из самых динамично развивающихся китайских компаний в этой области.
Нужна консультация?
Наши специалисты ответят на любой интересующий Вас вопрос
Задать вопрос
